삼상유도전동기 (AC Induction Motor) 결선방식

전동기를 운전하는 몇가지 방식을 표를 이용해서 궁금증을 풀어드리겠습니다.

직입 기동방식, Y-델타 기동방식, 인버터 기동방식, 리엑터 기동방식, 소프트 스타터 등이 있으며

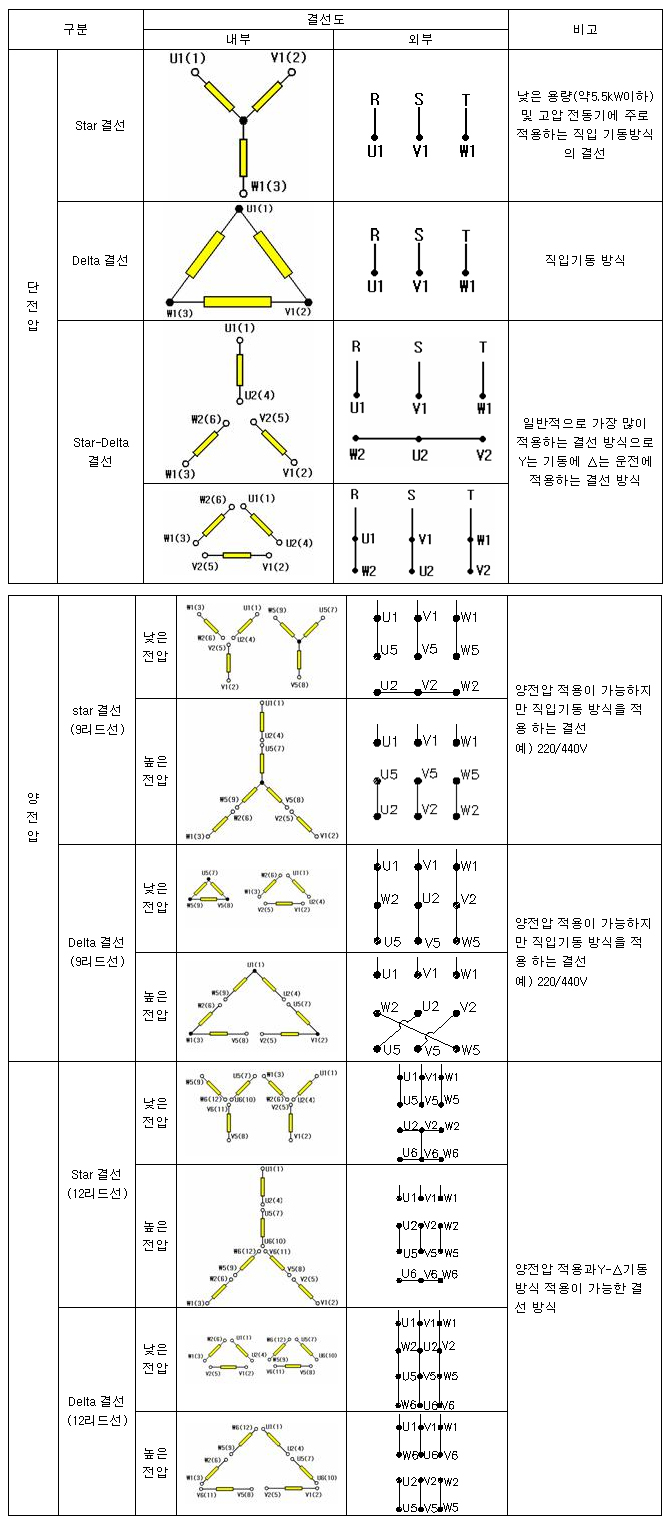

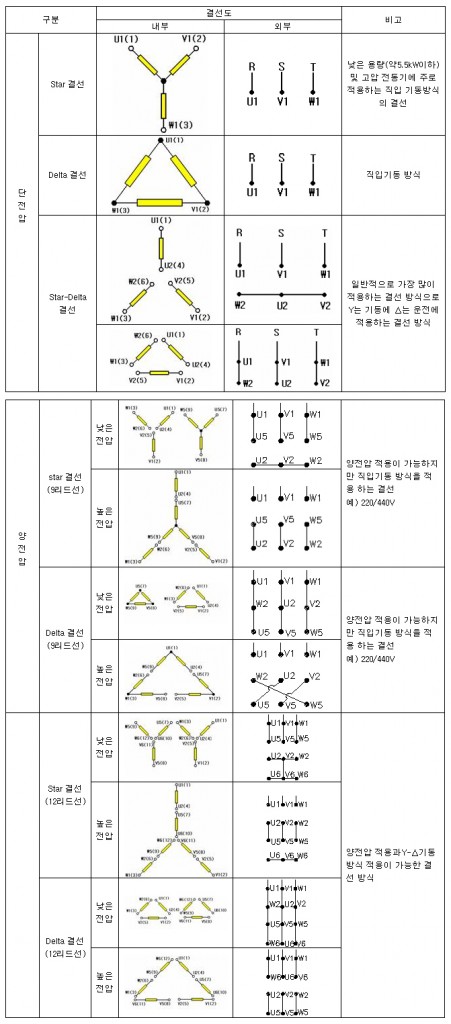

기동방식에 따른 모터 결선 또한 달라지게 되며 아래의 모터 결선도를 참고하시기 바랍니다.

단전압

Star 결선

낮은 용량 (약 5.5KW이하) 및 고압 전동기에 주로 적용하는 직입 기동방식의 결선

Delta 결선

직입기동 방식

Star-Delta 결선

일반적으로 가장 많이 적용하는 결선 방식으로 Y는 기동에 △는 운전에 적용하는 결선 방식

양전압

Star 결선 (9리드선)

낮은 전압 , 높은 전압
( 양전압 적용이 가능하지만 직입기동 방식을 적용 하는 결선 Ex) 220/440V )

Delta 결선 (9리드선) , Delta 결선 (12리드선)

낮은 전압 , 높은 전압

( 양전압 적용과 Y-△ 기동 방식 적용이 가능한 결선 방식)
