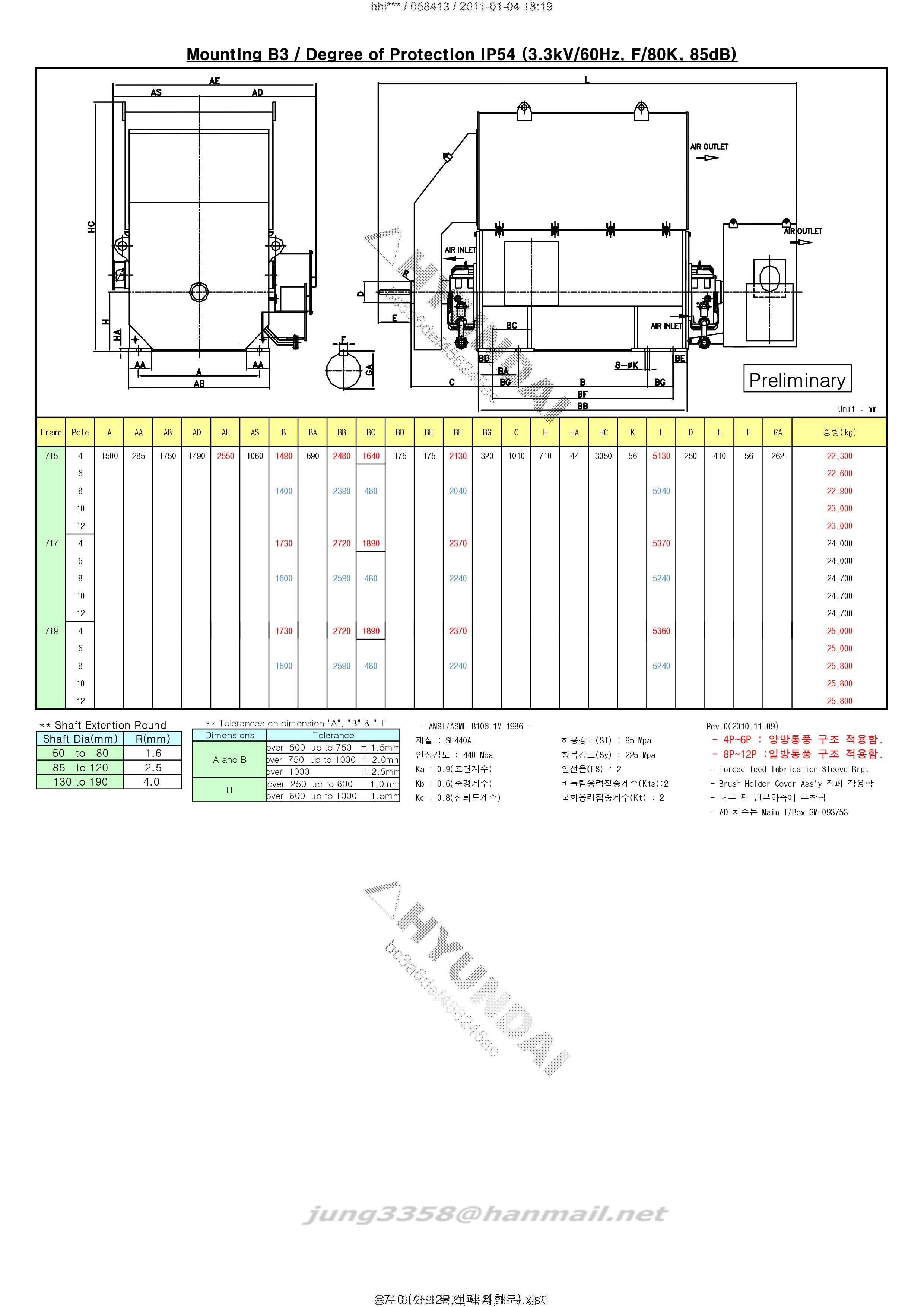

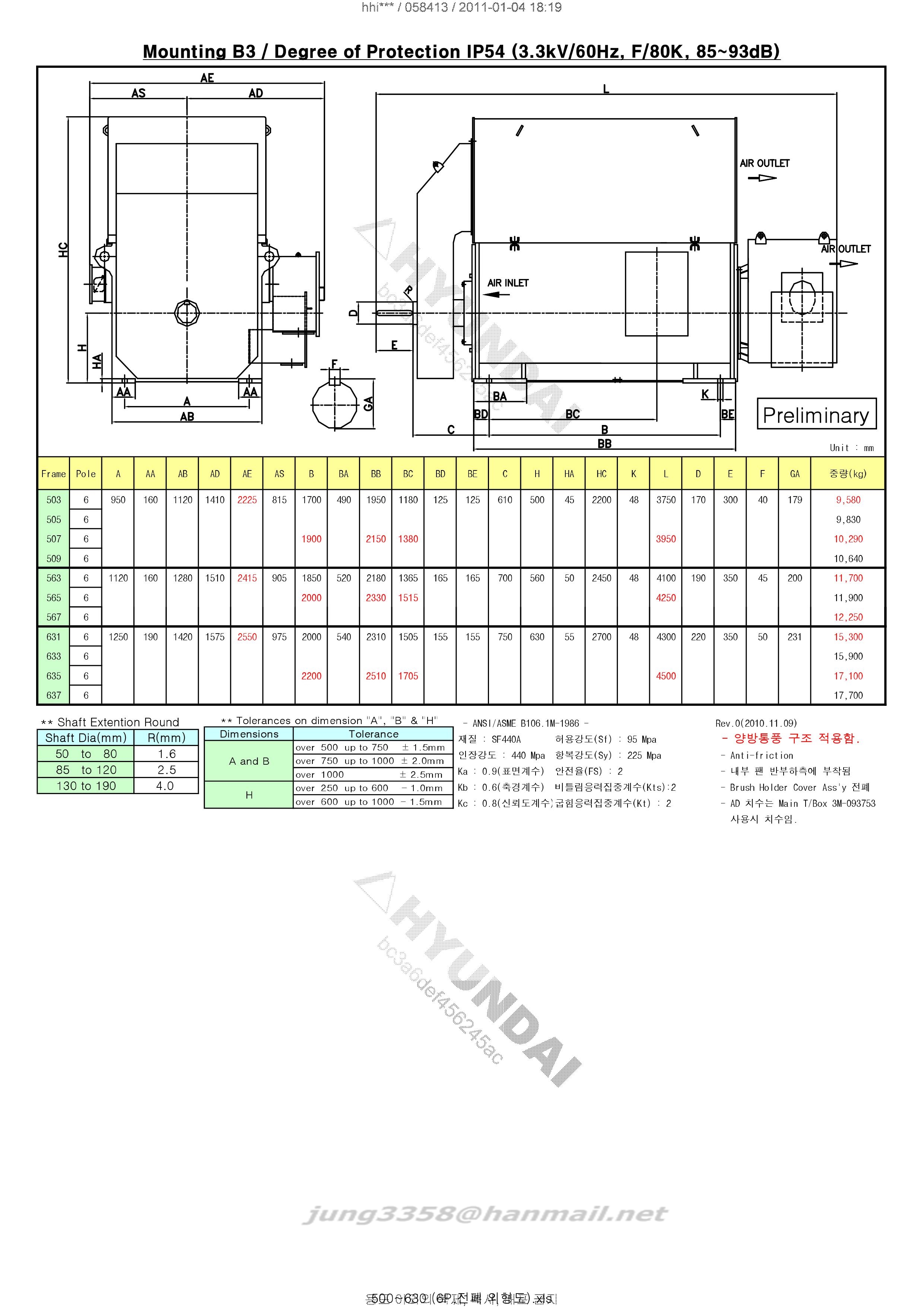

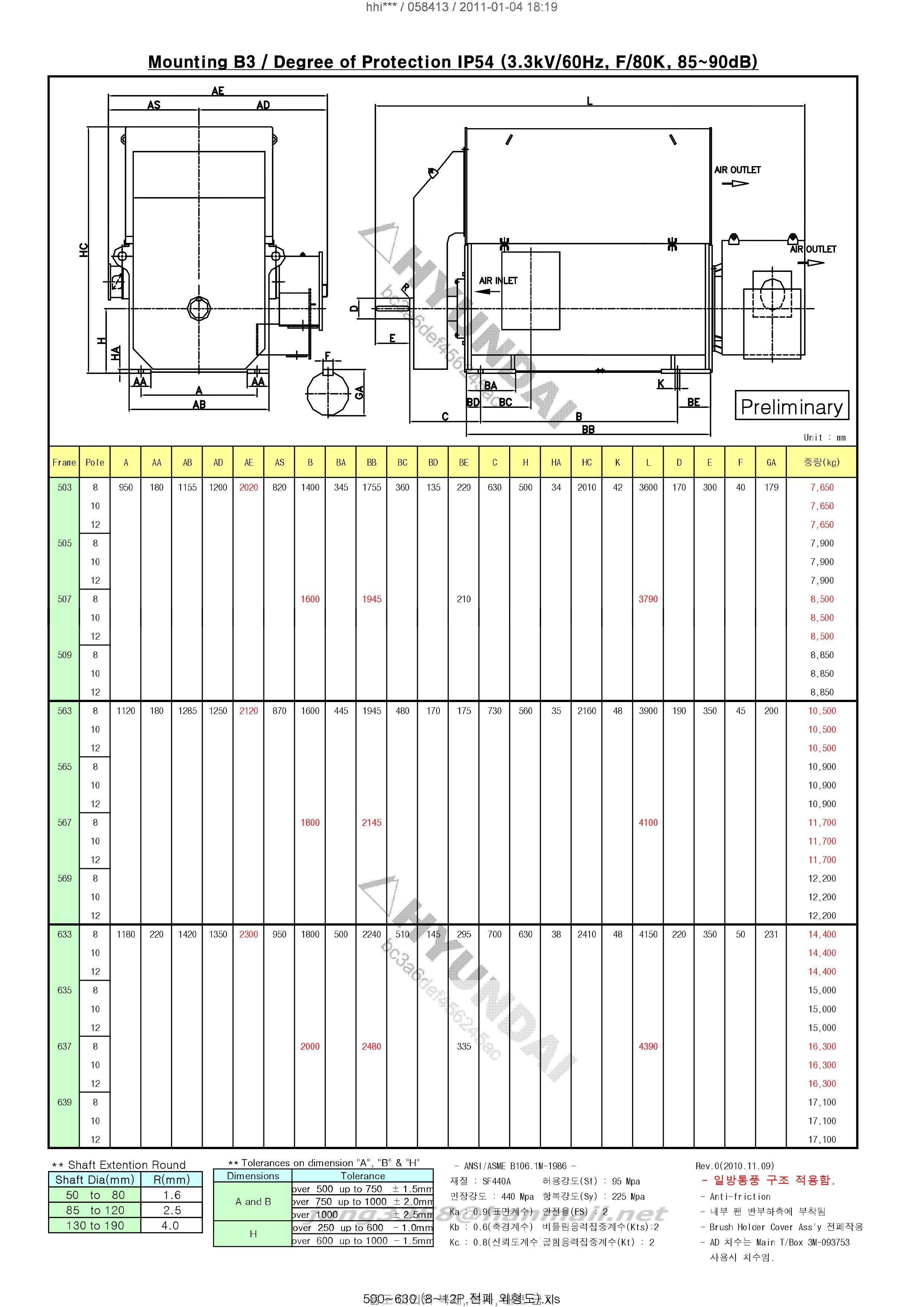

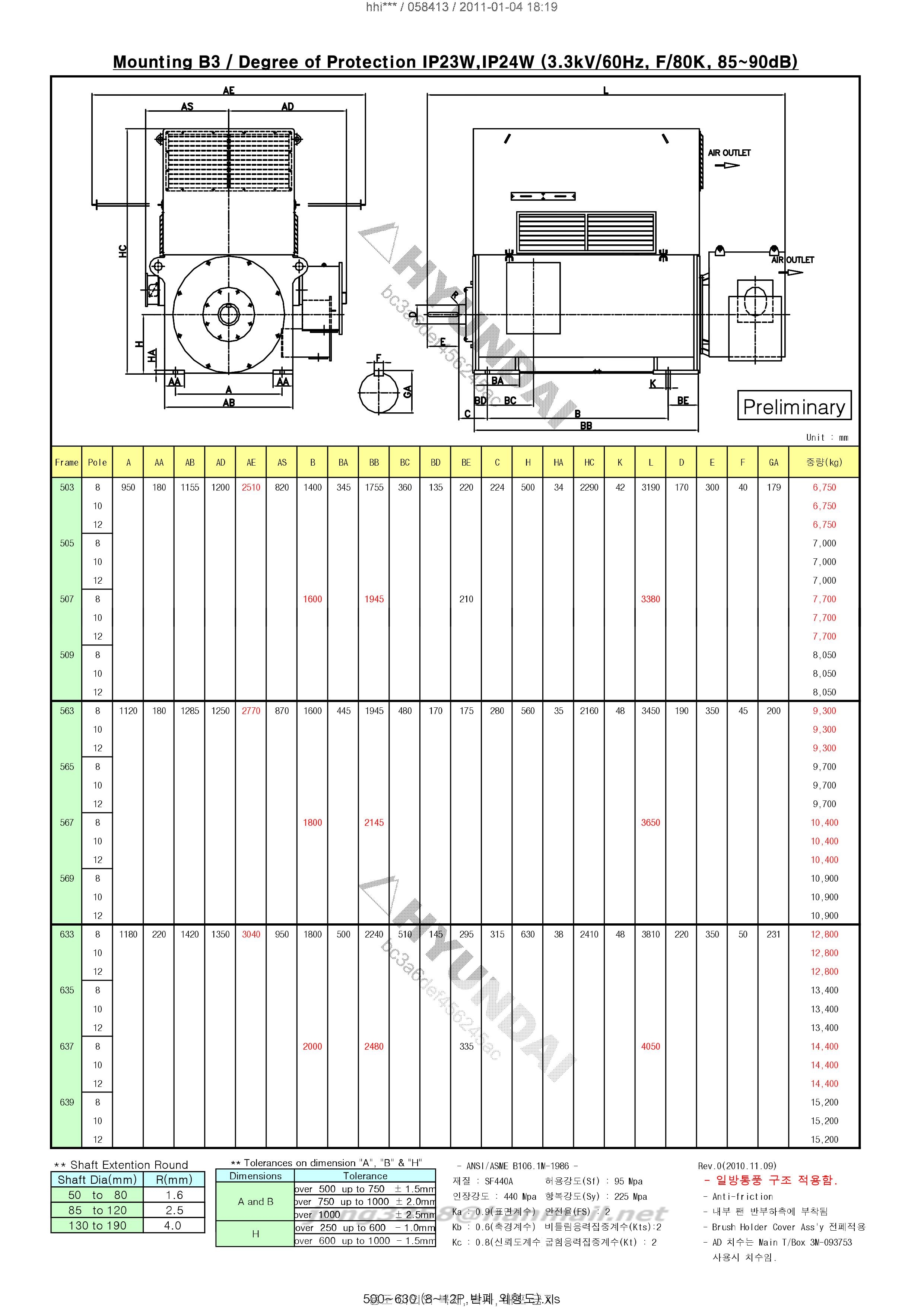

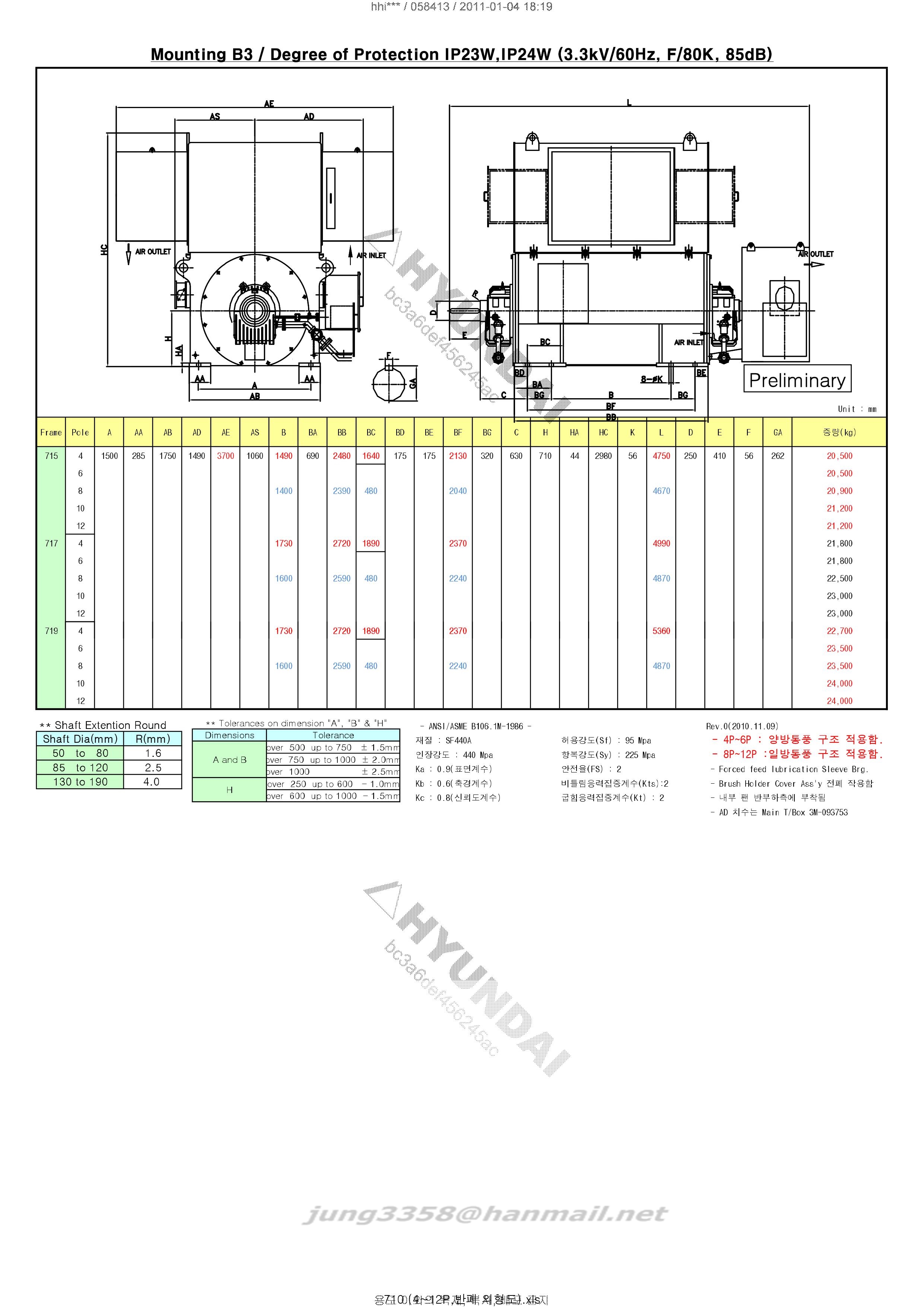

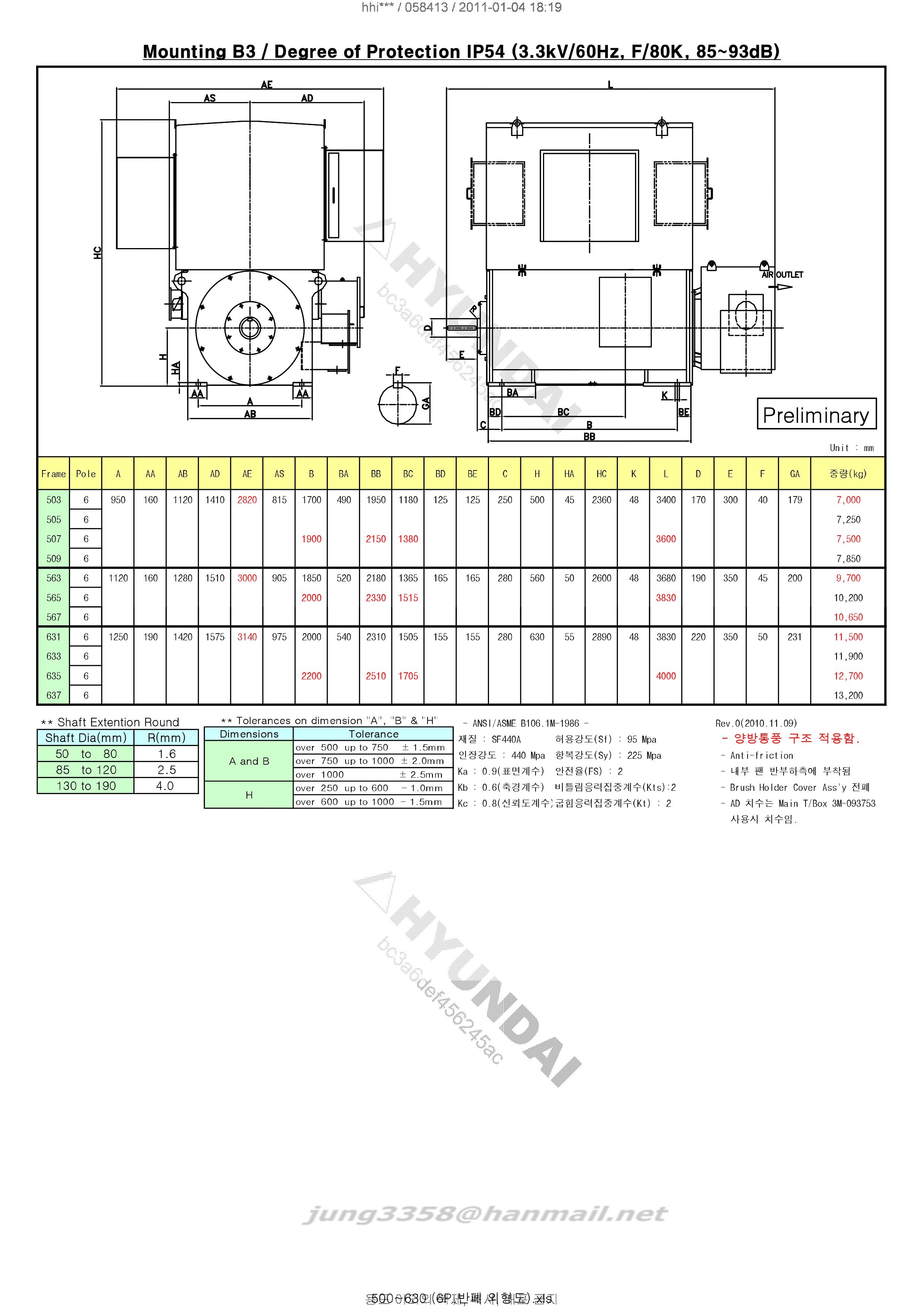

반폐권선형 B3 테이블 도면 table drawing-pin B3

– ANSI/ASME B106.1M-1986 – Rev.0(2010.11.09)
재질 : SF440A 허용강도(Sf) : 95 Mpa
– 양방통풍 구조 적용함.
인장강도 : 440 Mpa 항복강도(Sy) : 225 Mpa
– Anti-friction
Ka : 0.9(표면계수) 안전율(FS) : 2
– 내부 팬 반부하측에 부착됨
Kb : 0.6(축경계수) 비틀림응력집중계수(Kts):2
– Brush Holder Cover Ass’y 전폐
Kc : 0.8(신뢰도계수)굽힘응력집중계수(Kt) : 2
– AD 치수는 Main T/Box 3M-093753
사용시 치수임.

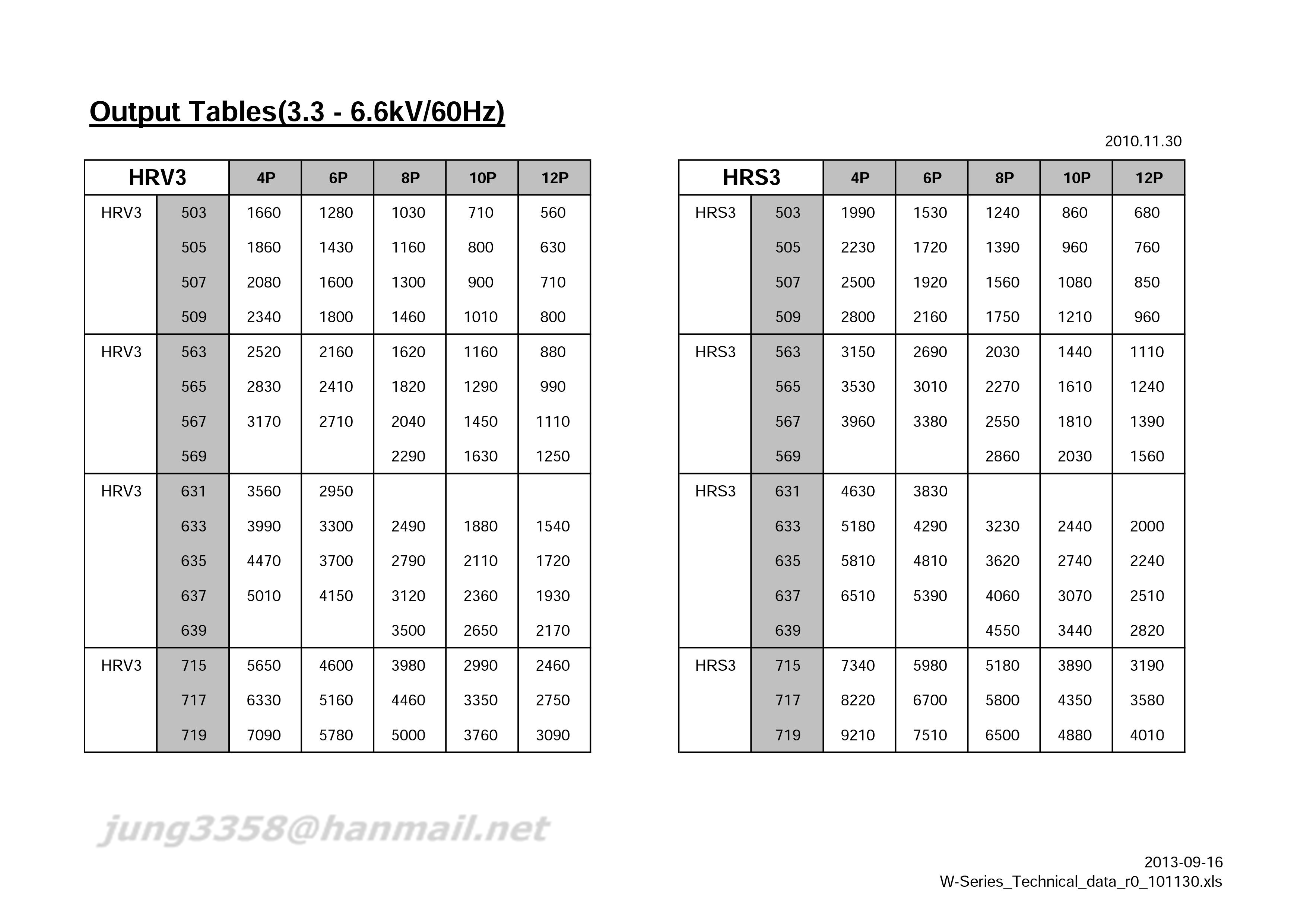

HRV3 4P 6P 8P 10P 12P,HRS3 4P 6P 8P 10P 12P

⊙ 반폐권선형 B3 테이블 도면 table drawing-pin B3
