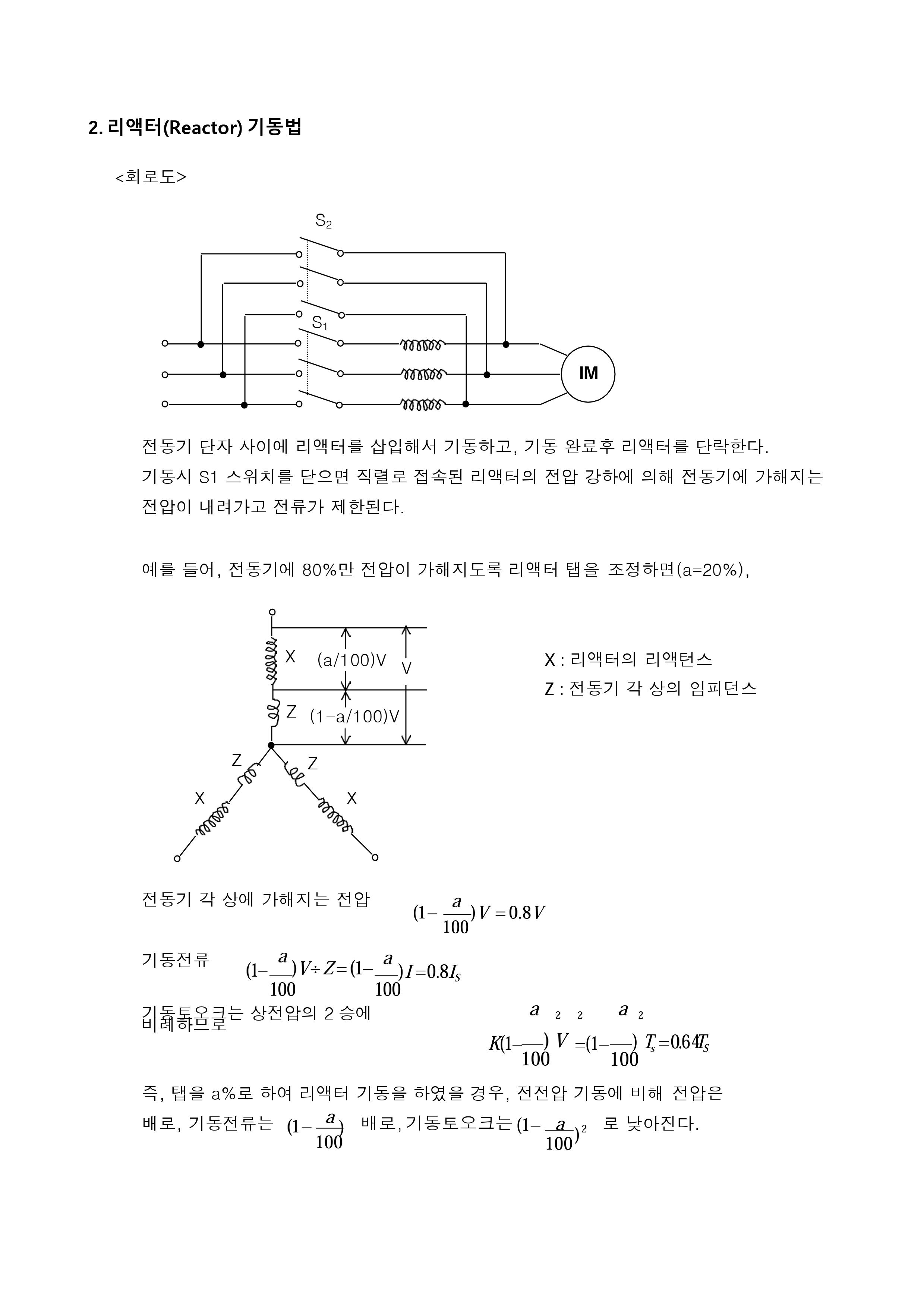

유도 전동기 리액터 Reactor 기동법
전동기 단자 사이에 리액터를 삽입해서 기동하고, 기동 완료후 리액터를 단락한다.
기동시 S1 스위치를 닫으면 직렬로 접속된 리액터의 전압 강하에 의해 전동기에 가해지는
전압이 내려가고 전류가 제한된다.
예를 들어, 전동기에 80%만 전압이 가해지도록 리액터 탭을 조정하면(a=20%),
X : 리액터의 리액턴스
Z : 전동기 각 상의 임피던스
-사진에 보이는 순서대로-
전동기 각 상에 가해지는 전압
기동전류
기동토오크는 상전압의 2 승에
비례하므로
즉, 탭을 a%로 하여 리액터 기동을 하였을 경우, 전전압 기동에 비해 전압은 기동전류( )배로 기동 토오크는()로 낮아진다.
