인버터용 모터 고장 진단 Motor inverter fault diagnosis

인버터용 모터 고장 진단 Motor inverter fault diagnosis
인버터 고장 인버터용 모터 고장

1. 리모콘 동작 불량

1.1 리모콘 전원이 들어오지 않는 경우

점검사항 및 조치 (순서대로 조치를 취하시면 됩니다.)

점검사항 : 입력 R,S,T 는 정상적으로 체결 되었는가.
조치 : 입력 R,S,T 정상 체결

점검사항 : 발전기에서 전압이 정상적으로 출력 되고 있는가.
조치 : 발전기 전압 확인.(AC 220V,380V)

점검사항 : 리모콘 케이블은 정상적으로 체결 되어있는가.
조치 : 리모콘 케이블 다시 체결.(리모콘,판넬 내부)

점검사항 : 리모콘 케이블이 단선 되어있는가.
조치 : 리모콘 케이블 도통 시험 (4Pin) 씹힘 긁힘 등 육안 확인.

점검사항 : 판넬 내 Keypad 전원이 들어오는가.
조치 : 당사 문의 요망.

1.2 리모콘 상에 전압표기가 되지 않는 경우

점검사항 및 조치 (순서대로 조치를 취하시면 됩니다.)

점검사항 : 발전기에서 전압이 정상적으로 출력 되고 있는가.
조치 : 발전기 전압 확인.(AC 220V,380V)

점검사항 : Auger 판넬 내 MCCB 가 ON 되어 있는가.
조치 : 판넬 내 MCCB ON 할 것

점검사항 : Auger 판넬 내 FUSE 가 OPEN 되지 않았는가.
조치 : 발전기 OFF 후 멀티테스터기로 FUSE 저항 체크.

1.3 리모콘으로 Auger 운전이 되지 않는 경우

점검사항 및 조치 (순서대로 조치를 취하시면 됩니다.)

점검사항 : 모토선은 정상적으로 체결되어 있는가.
조치 : 판넬 U,V,W에 모터 체결

점검사항 : 에러가 발생하지 않았는가.
조치 : 에러코드 확인 후 헤제 버튼을 누른다.

점검사항 : 회전수는 증가하지 않고 전류만 증가하는가.
조치 : 모터 1,2 방향이 맞지 않음, 모터 1의 U1,V1 선을 서로 바꿀 것.

점검사항 : 판넬 내 Keypad에 ‘LOCAL’ LED가 점등되어 있는가.
조치 : Keypad 상에 ‘LOCAL/REMOTE’ 버튼을 눌러 ‘LOCAL’ LED를 끈다.

1.4 리코콘 상에 전류,토크,회전수가 표기 되지 않는 경우

점검사항 및 조치 (순서대로 조치를 취하시면 됩니다.)

점검사항 : 운전 버튼을 눌렀는가.
조치 : 운전 버튼을 누른다

점검사항 : 속도 조절 볼륨을 충분히 돌렸는가.
조치 : 속도 조절 볼륨을 시계방향으로 돌린다.

1.5 리코콘 상에 회전수가 맞지 않는 경우

점검사항 및 조치 (순서대로 조치를 취하시면 됩니다.)

점검사항 : 시운전 시 Auger 와 현재 Auger 가 다른가
조치 : RPM은 시운전시 Auger 에 맞춰저 있음, 판넬 내 Keypad에서 수정 가능하므로 당사연락 바람.

점검사항 : 현재 Auger 부하가 많이 걸리지 않는가.
조치 : 인버터에서 과부하 동작시 자동으로 RPM을 줄여 부하량을 낮추는 기능이 있음 (정상동작)

1.6 리모콘 상에 정,역 방향과 실제 모터의 방향이 맞지 않는 경우

점검사항 및 조치 (순서대로 조치를 취하시면 됩니다.)
점검사항 : 모터 상순이 맞지 않음.
조치 : 모터 1,2의 U,V 체결을 동일하게 바꾼다.

1.7 리모콘 상에 에러가 발생

점검사항 및 조치 (순서대로 조치를 취하시면 됩니다.)

점검사항 : 에러코드 확인.
조치 : 해재 버튼을 누른후 재 운전.

2. 모터가 회전되지 안될 경우

2.1 인버터 출력 U,V,W 단자에 출력 발생 안됨

점검사항 : 입력 R,S,T 는 정상적으로 체결 되었는가.
조치 : 입력 R,S,T 정상 체결

점검사항 : 발전기에서 전압이 정상적으로 출력 되고 있는가.
조치 : 발전기 전압 확인.(AC 220V,380V)

점검사항 : 리모콘운전을 하였는가.
조치 : 리모콘 속도 조절 볼륨 및 운전 버튼을 누르시오.

점검사항 : 리모콘 상에 에러 코드가 발생하지 않았는가.
조치 : 에러코드 확인 후 해재 재운전.

점검사항 : 판넬 내 Keypad 에 ‘LOCAL’ LED가 점등되어 있는가.
조치 : Keypad 상에 ‘LOCAL/REMOTE’ 버튼을 눌러 ‘LOCAL’ LED를 끈다.

2.2 인버터 출력 U.V.W 단자에 출력 발생
점검사항 : 리모콘 상에 회전수는 증가 하지 않고 전류만 증가하는가.
조치 : 모터 1,2 의 방향이 맞지 않음, 모터 1의 U,V 체결을 바꾼다.

점검사항 : 리모콘상에 에러가 발생하지 않는가.
조치 : 에러코드 확인 후 해재 재운전.

3. 모터가 회전하는 경우

3.1 모터의 회전수가 증가 되지 않음

점검사항 : 현재 Auger 부하가 많이 걸리지 않는가.
조치 : 인버터에서 과부하 동작시 자동으로 RPM을 줄여 부하량을 낮추는 기능이 있음 (정상동작)
조치 : 부하를 경감하여 주십시오.

3.2 모터가 심하게 흔들림.

점검사항 : 모터 오토튜닝을 하였는가.
조치 : 본 매뉴얼 오토튜닝을 참조.

점검사항 : 인버터 입력 전압이 흔들리지 않는가.
조치 : 발전기를 점검하여 주십시오.

3.3 출력 전류가 모터 전류를 초과 할 경우

점검사항 : 모토 오토튜닝을 하였는가.
조치 : 본 매뉴얼 오토튜닝을 참조.

점검사항 : 현재 Auger 부하가 많이 걸리지 않는가.
조치 : 부하를 경감하여 주십시오.

점검사항 : 모터의 방향이 서로 다르지 않는가.
조치 : 모터1의 U,V 체결을 바꾼다

점검사항 :입력 전압이 낮지 않은가.
조치 : 발전기 전압을 확인 하여주십시오. (AC220V,380V)

⊙ 인버터용 모터 고장 진단 Motor inverter fault diagnosis

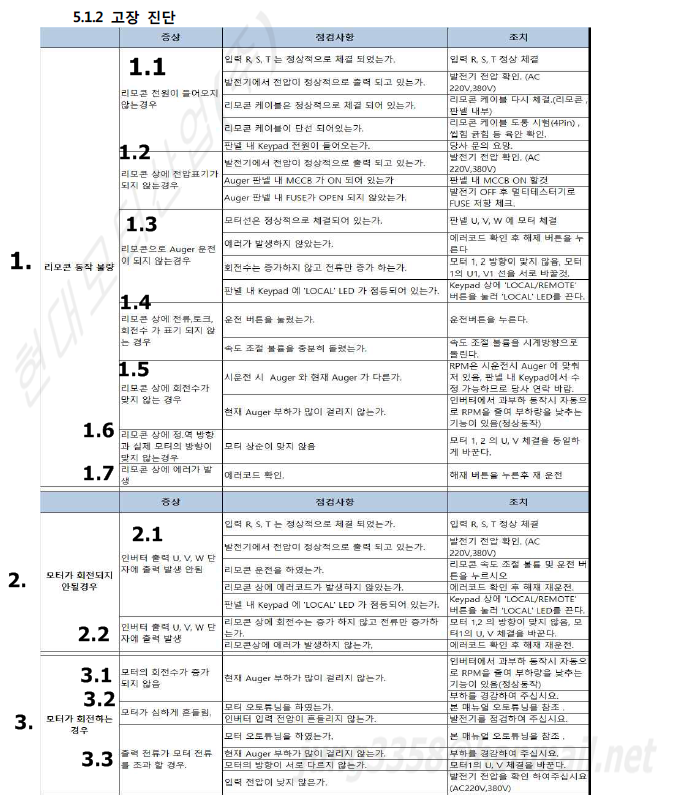

사진을 참고하시기 바랍니다.

궁금하신 사항 있으시면 고객상담센터로 문의 바랍니다.

다른 자료를 원하시면 ‘기술 자료’ 검색 키워드에 찾고 싶은 자료를 검색 바랍니다.

글에 대한 저작권은 현대모터산업(주)에 있음을 명시합니다.
