인버터용 모터 오토 튜닝 방법 Inverter Motor Tuning

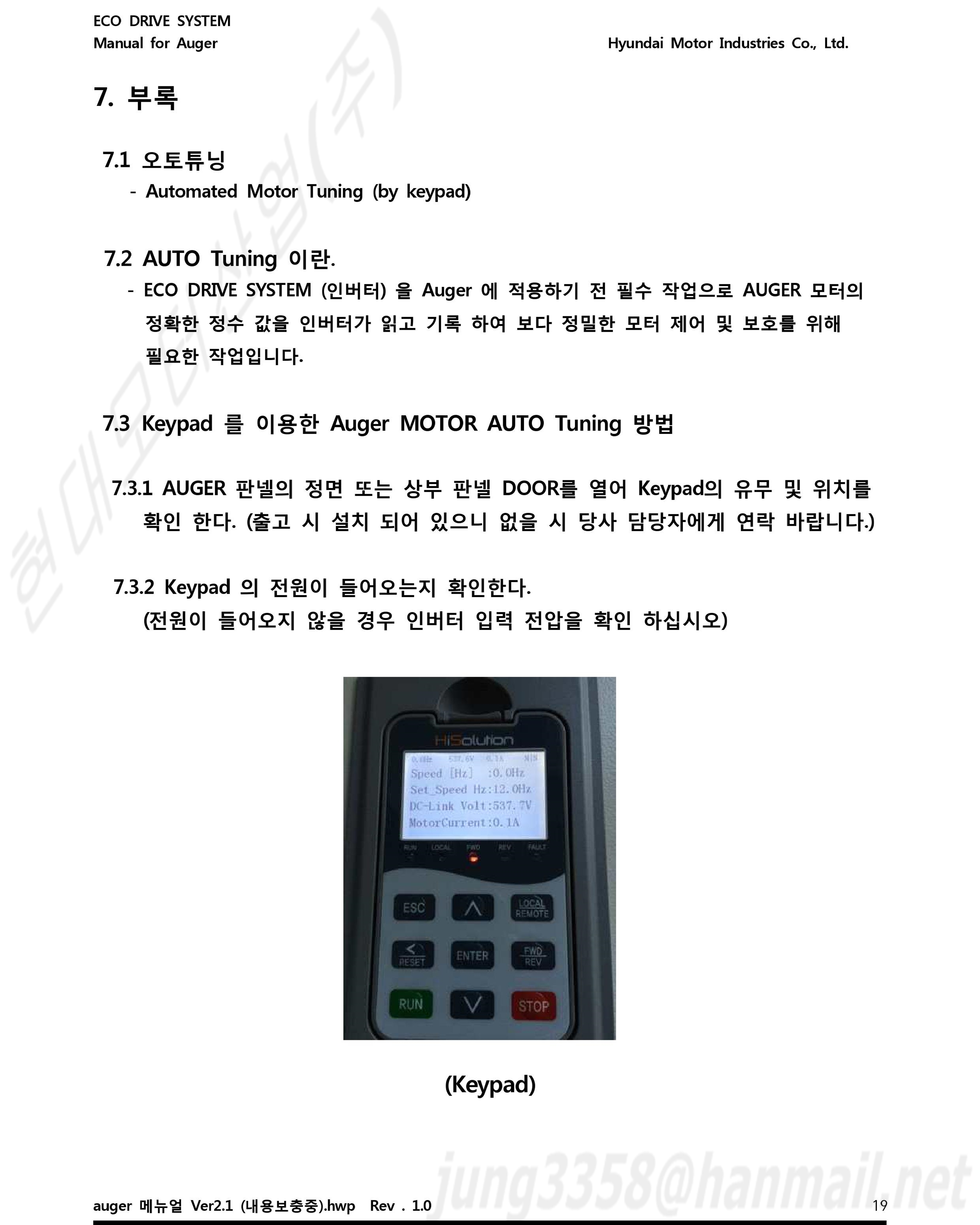

오토튜닝

– Automated Motor Tuning (by keypad)

AUTO Tuning 이란.

– ECO DRIVE SYSTEM (인버터) 을 Auger 에 적용하기 전 필수 작업으로 AUGER 모터의
정확한 정수 값을 인버터가 읽고 기록 하여 보다 정밀한 모터 제어 및 보호를 위해
필요한 작업입니다.

Keypad 를 이용한 Auger MOTOR AUTO Tuning 방법

AUGER 판넬의 정면 또는 상부 판넬 DOOR를 열어 Keypad의 유무 및 위치를
확인 한다.
(출고 시 설치 되어 있으니 없을 시 당사 담당자에게 연락 바랍니다.)

Keypad 의 전원이 들어오는지 확인한다.

(전원이 들어오지 않을 경우 인버터 입력 전압을 확인 하십시오)

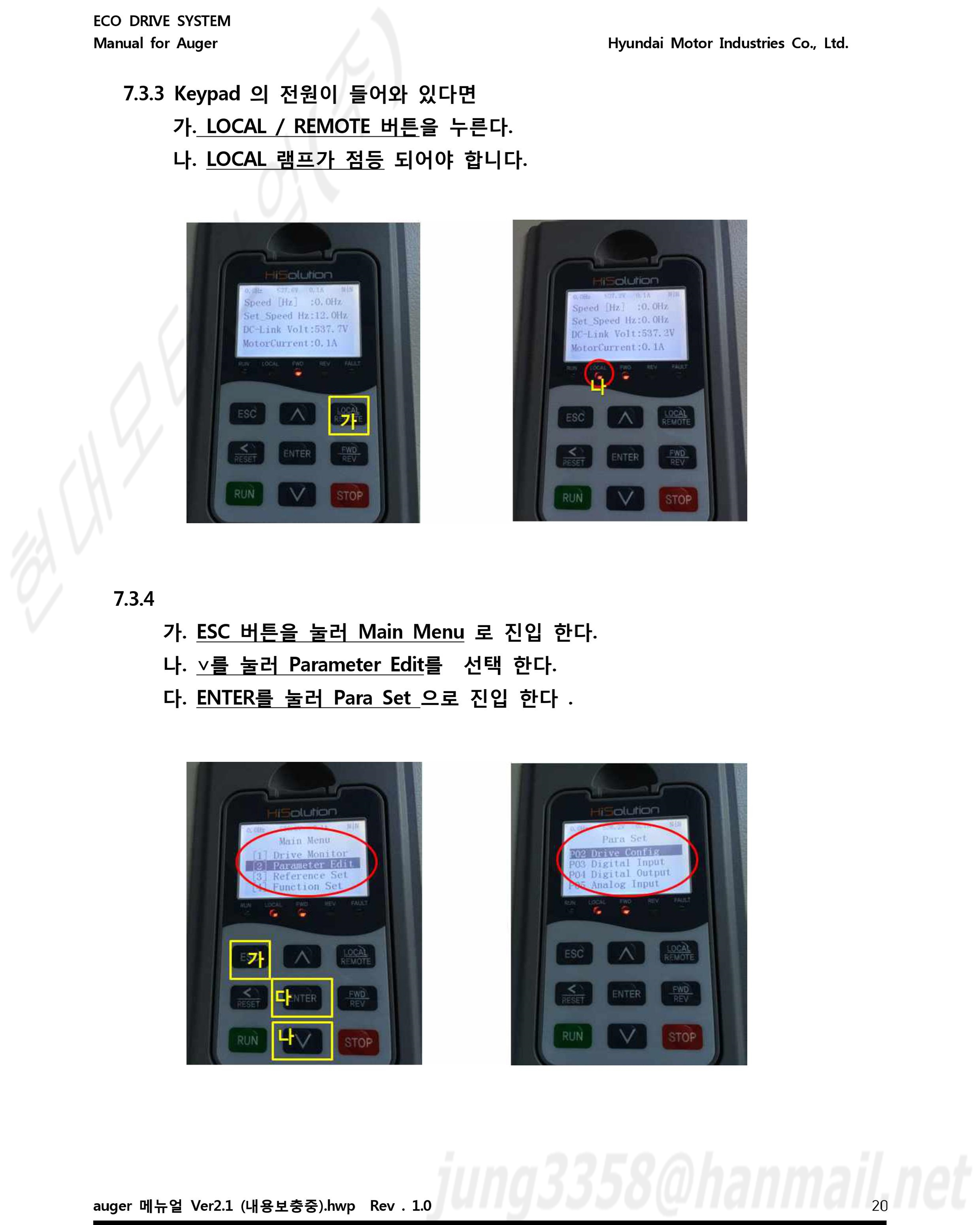

Keypad 의 전원이 들어와 있다면
가. LOCAL / REMOTE 버튼을 누른다.
나. LOCAL 램프가 점등 되어야 합니다.
가. ESC 버튼을 눌러 Main Menu 로 진입 한다.
나. ∨를 눌러 Parameter Edit를 선택 한다.
다. ENTER를 눌러 Para Set 으로 진입 한다.

가. ∨ 를 여러 번 눌러 07 Basic Setting을 선택 한다.
나. ENTER를 눌러 Basic Setting 으로 진입 한다.

가. ENTER를 눌러 [00]Supply Voltage로 진입 한다
나. 발전기 전압을 맞추고 ENTER키를 누른다.
( <,> : 자릿수 이동 , ∧,∨ : 증감 )

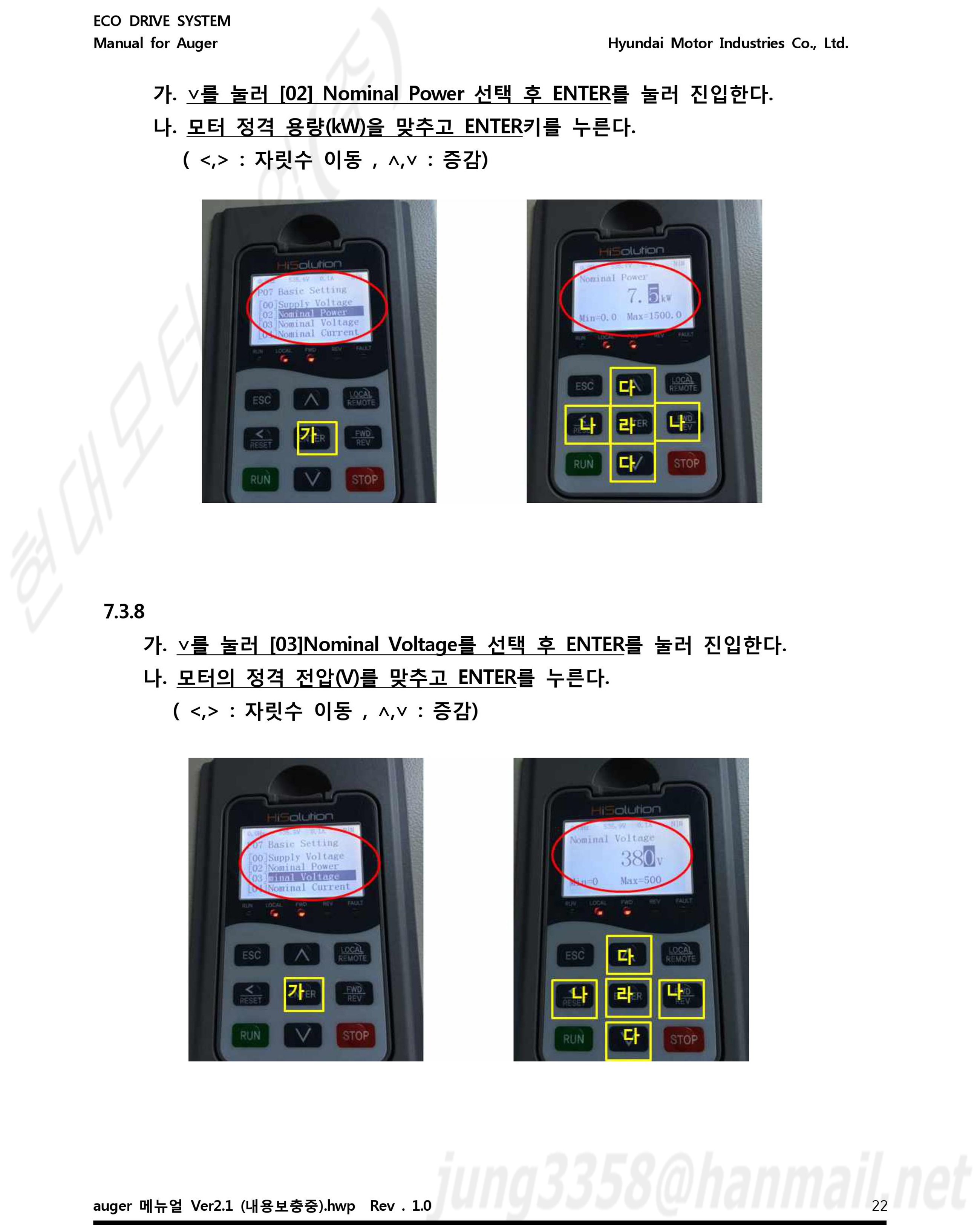

가. ∨를 눌러 [02] Nominal Power 선택 후 ENTER를 눌러 진입한다.
나. 모터 정격 용량(kW)을 맞추고 ENTER키를 누른다.
( <,> : 자릿수 이동 , ∧,∨ : 증감)

가. ∨를 눌러 [03]Nominal Voltage를 선택 후 ENTER를 눌러 진입한다.
나. 모터의 정격 전압(V)를 맞추고 ENTER를 누른다.
( <,> : 자릿수 이동 , ∧,∨ : 증감)

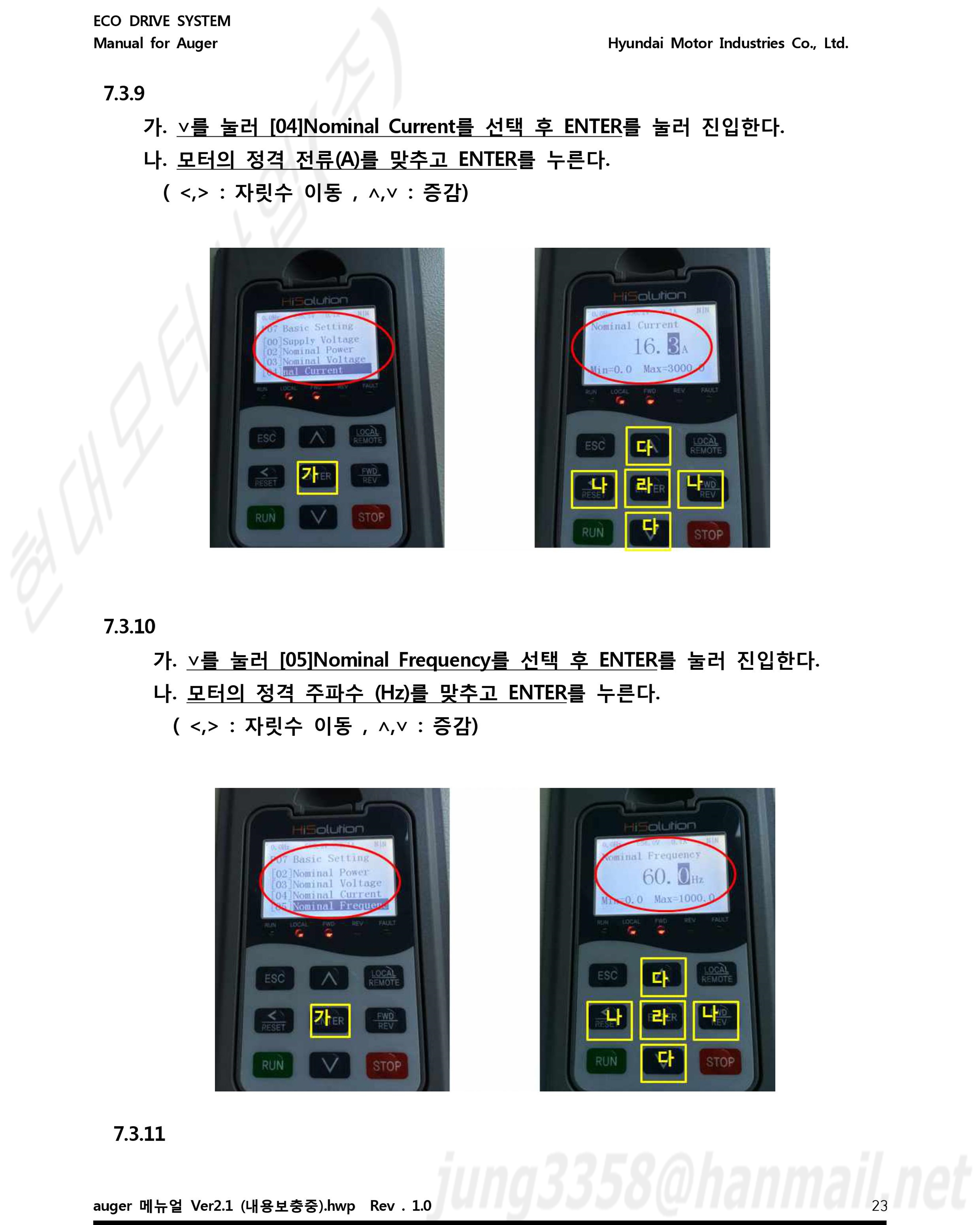

가. ∨를 눌러 [04]Nominal Current를 선택 후 ENTER를 눌러 진입한다.
나. 모터의 정격 전류(A)를 맞추고 ENTER를 누른다.
( <,> : 자릿수 이동 , ∧,∨ : 증감)

가. ∨를 눌러 [05]Nominal Frequency를 선택 후 ENTER를 눌러 진입한다.
나. 모터의 정격 주파수 (Hz)를 맞추고 ENTER를 누른다.
( <,> : 자릿수 이동 , ∧,∨ : 증감)

가. ∨를 눌러 [06]Nominal Speed 를 선택 후 ENTER를 눌러 진입한다.
나. 모터의 속도 (RPM)를 맞추고 ENTER를 누른다.
( <,> : 자릿수 이동 , ∧,∨ : 증감)

가. ∨를 눌러 [07]Nominal of Poles 를 선택 후 ENTER를 눌러 진입한다.
나. 모터의 극수 (P)를 맞추고 ENTER를 누른다.
( <,> : 자릿수 이동 , ∧,∨ : 증감)

가. ∨를 눌러 [11]Reference Speed 를 선택 후 ENTER를 눌러 진입한다.
나. 모터의 속도 (RPM)를 맞추고 ENTER를 누른다. (7.3.11과 동일 값)
( <,> : 자릿수 이동 , ∧,∨ : 증감)
가. ∨를 눌러 [14]Control Source 를 선택 후 ENTER를 눌러 진입한다.
나. S/L Vect CTRL 에 맞추고 ENTER를 누른다.
다. ESC를 연속 3회 누른다.
라. 모터 설정 종료.

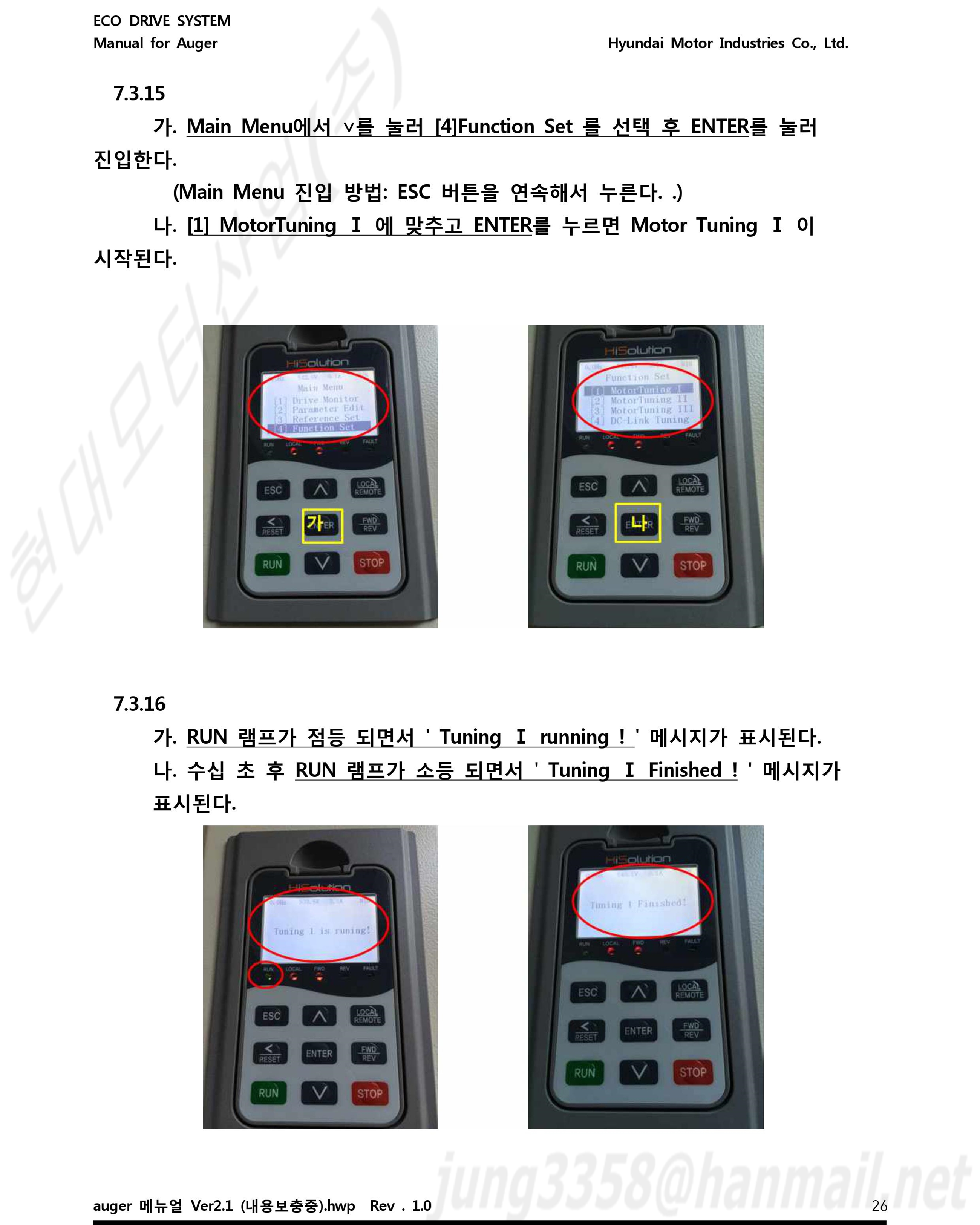

가. Main Menu에서 ∨를 눌러 [4]Function Set 를 선택 후 ENTER를 눌러 진입한다.
(Main Menu 진입 방법: ESC 버튼을 연속해서 누른다.)
나. [1] MotorTuning Ⅰ 에 맞추고 ENTER를 누르면 Motor Tuning Ⅰ 이 시작된다.

가. RUN 램프가 점등 되면서 ‘ Tuning Ⅰ running ! ‘ 메시지가 표시된다.
나. 수십 초 후 RUN 램프가 소등 되면서 ‘ Tuning Ⅰ Finished ! ‘ 메시지가 표시된다.

가. 인버터용 모터 오토 튜닝방법8 과 동일한 방법으로 [2] Motor Tuning Ⅱ 을 진행한다.

나. 인버터용 모터 오토 튜닝방법8 과 동일한 방법으로 [2] Motor Tuning Ⅲ 을 진행한다.

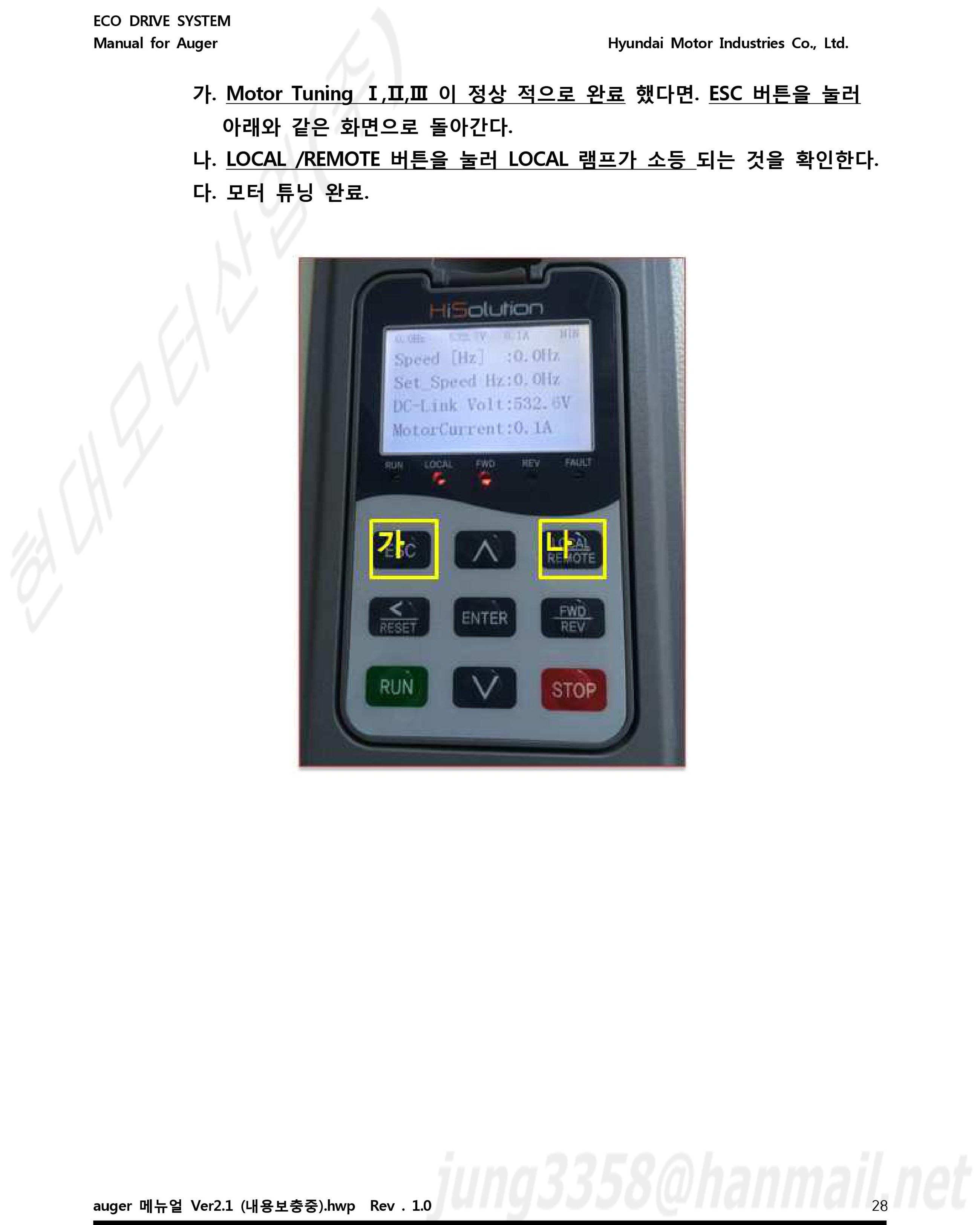

가. Motor Tuning Ⅰ,Ⅱ,Ⅲ 이 정상 적으로 완료 했다면. ESC 버튼을 눌러
아래와 같은 화면으로 돌아간다.
나. LOCAL /REMOTE 버튼을 눌러 LOCAL 램프가 소등 되는 것을 확인한다.
다. 모터 튜닝 완료.

⊙ 인버터용 모터 오토 튜닝 방법 Inverter Motor Tuning Method – Additional information plus v.21

사진을 참고하시기 바랍니다.
