인버터 모터용량 설정 방법 How to set the inverter motor capacity

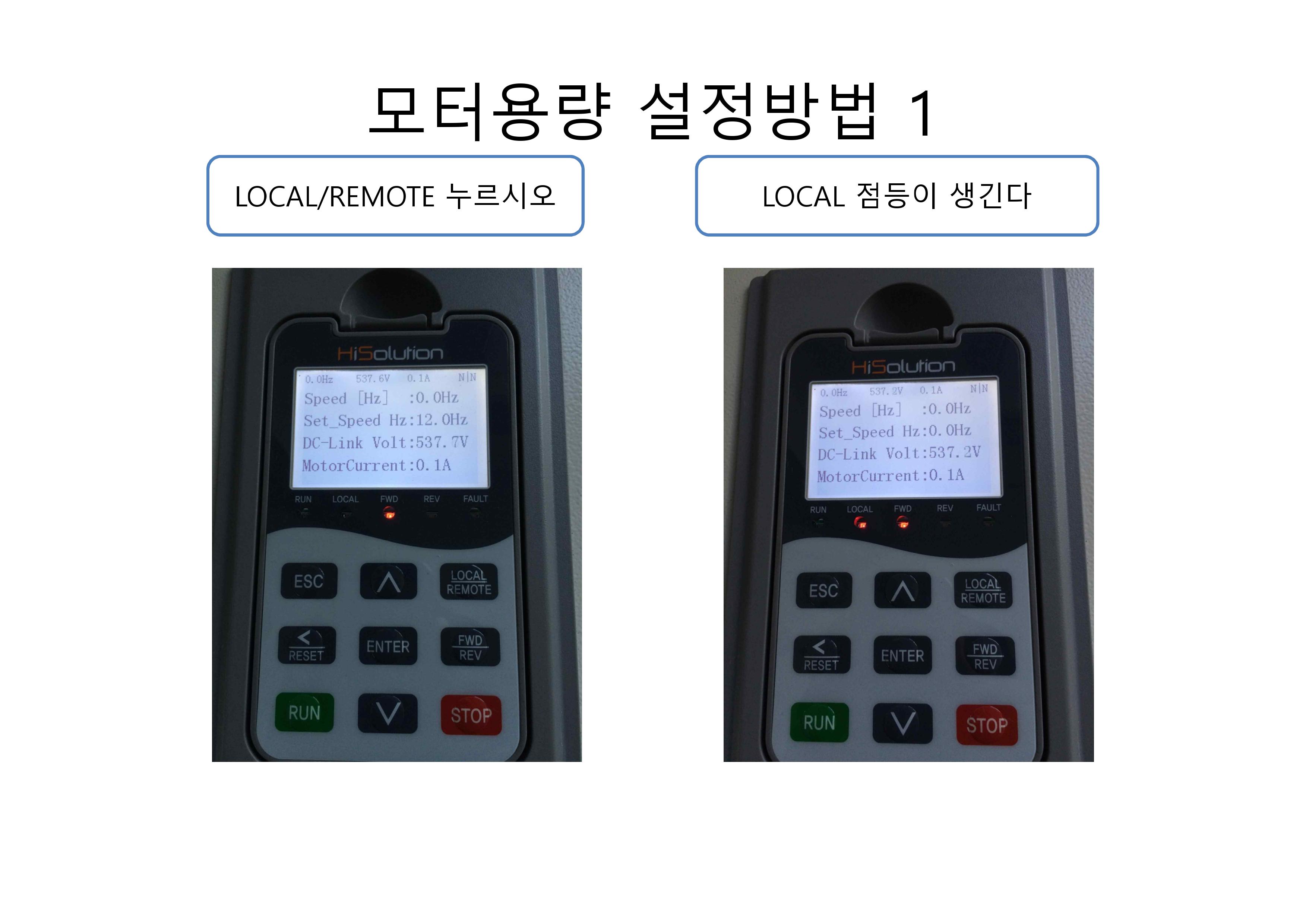

1. LOCAL/REMOTE 누르시오
2. LOCAL 점등이 생긴다

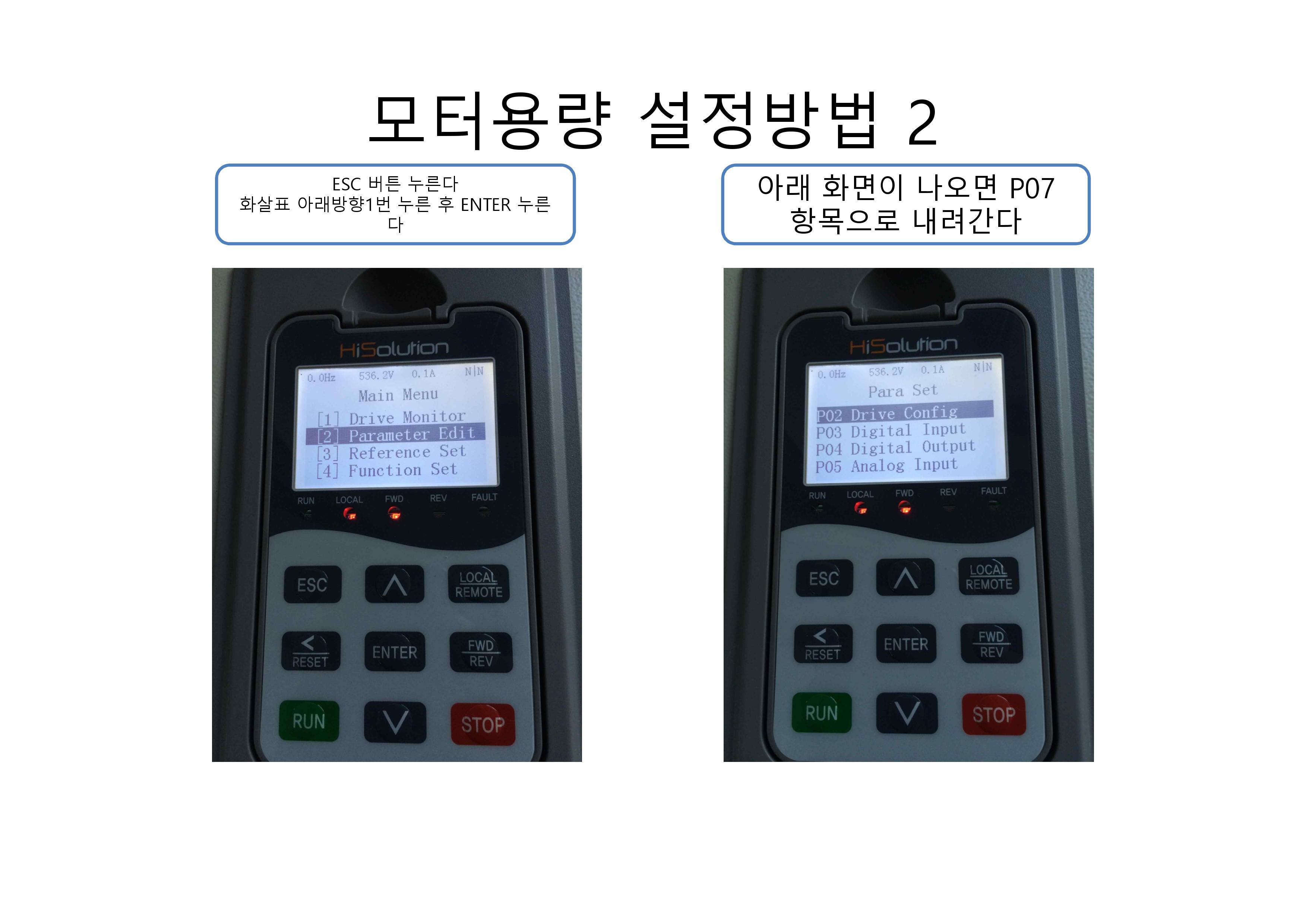

3. ESC 버튼 누른다 화살표 아래방향1번 누른 후 ENTER 누른다
4. 아래 화면이 나오면 P07 항목으로 내려간다

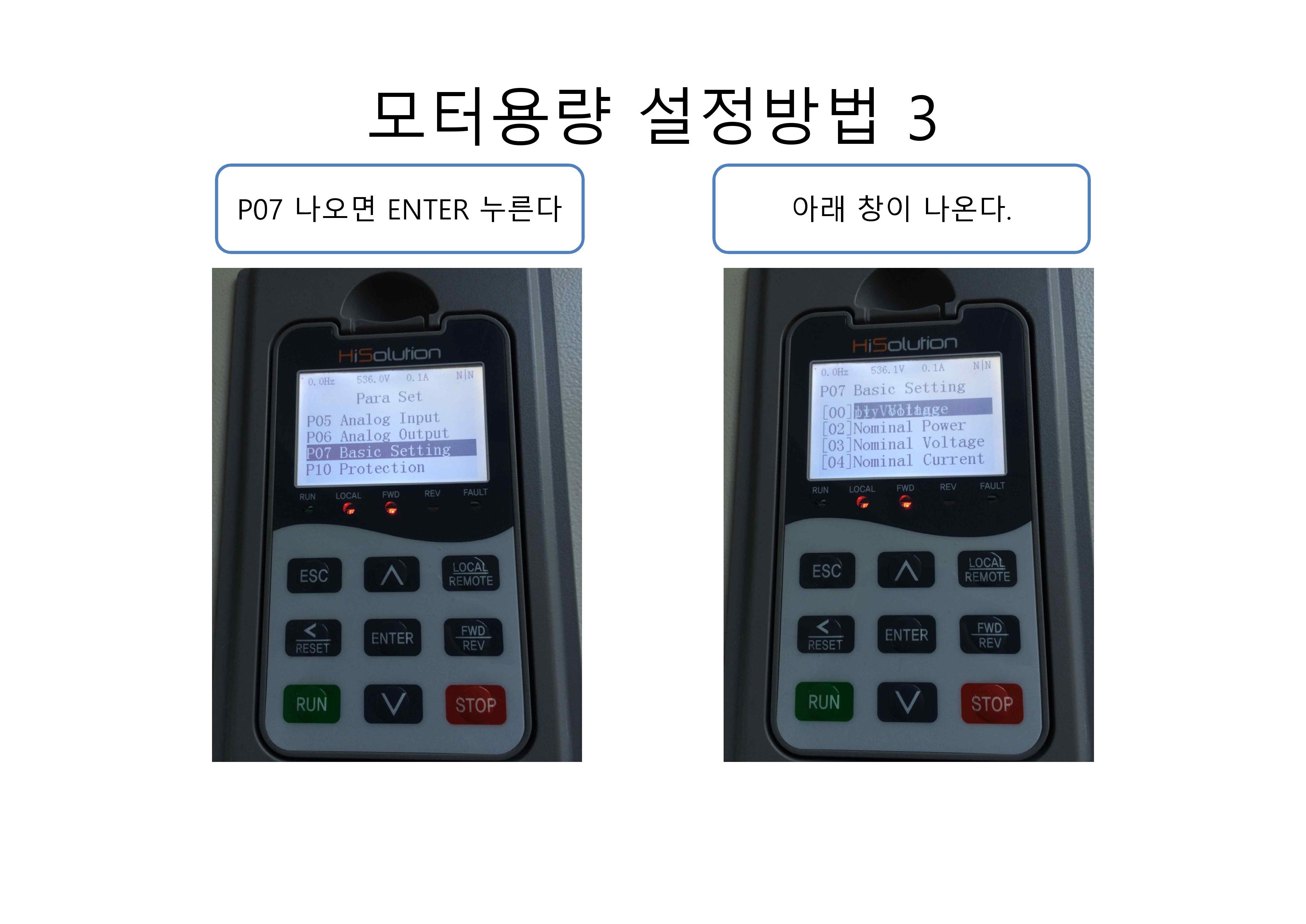

5. P07 나오면 ENTER 누른다
6. 아래 창이 나온다

7. 아래 화면에 [0]항목에서 ENTER누른다
8. 입력전압 설정후 ENTER

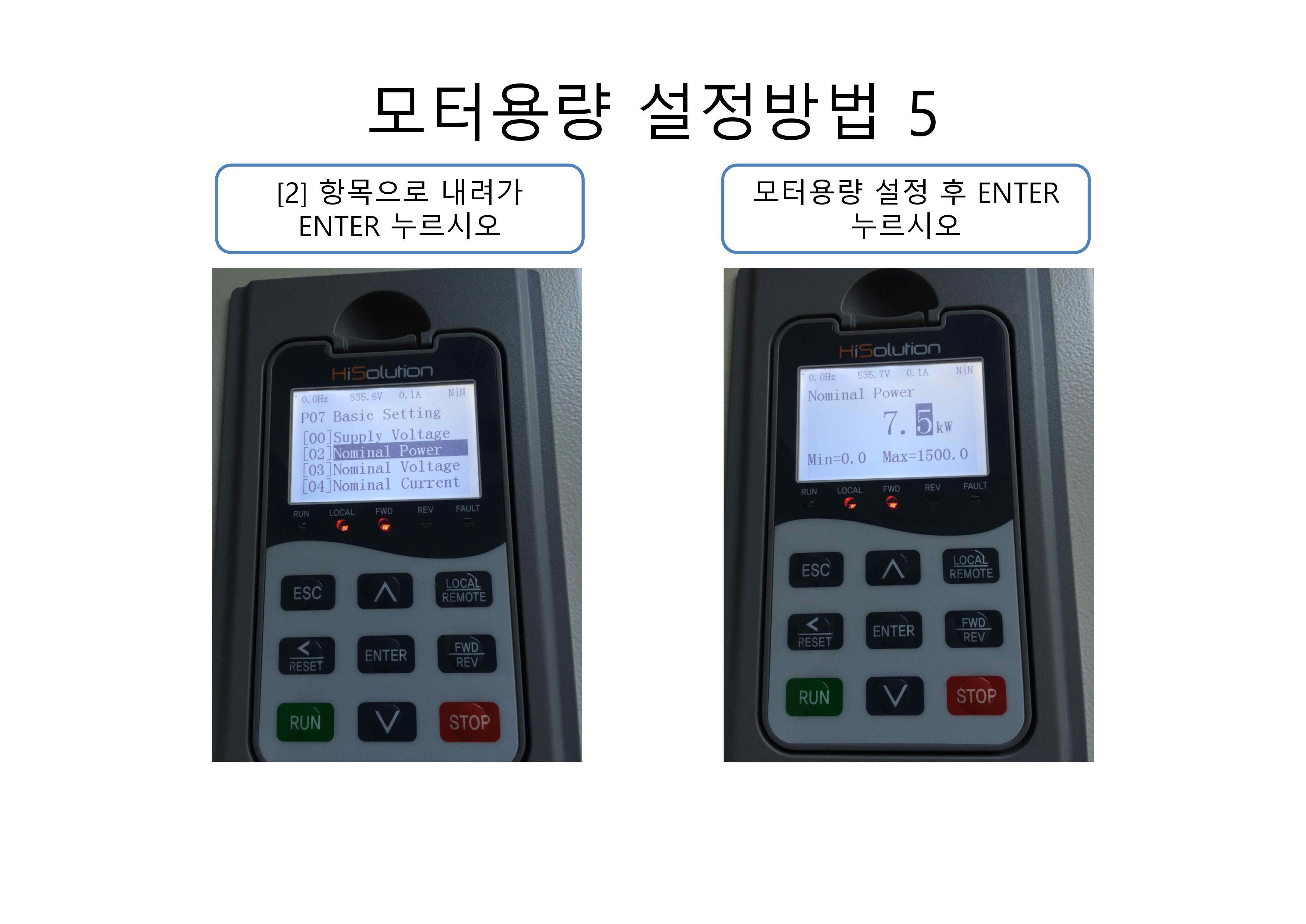

9. [2] 항목으로 내려가 ENTER 누르시오
10. 모터용량 설정 후 ENTER 누르시오

11. [3] 항목으로 내려가 ENTER 누르시오
12. 모터전압 설정 후 ENTER 누르시오

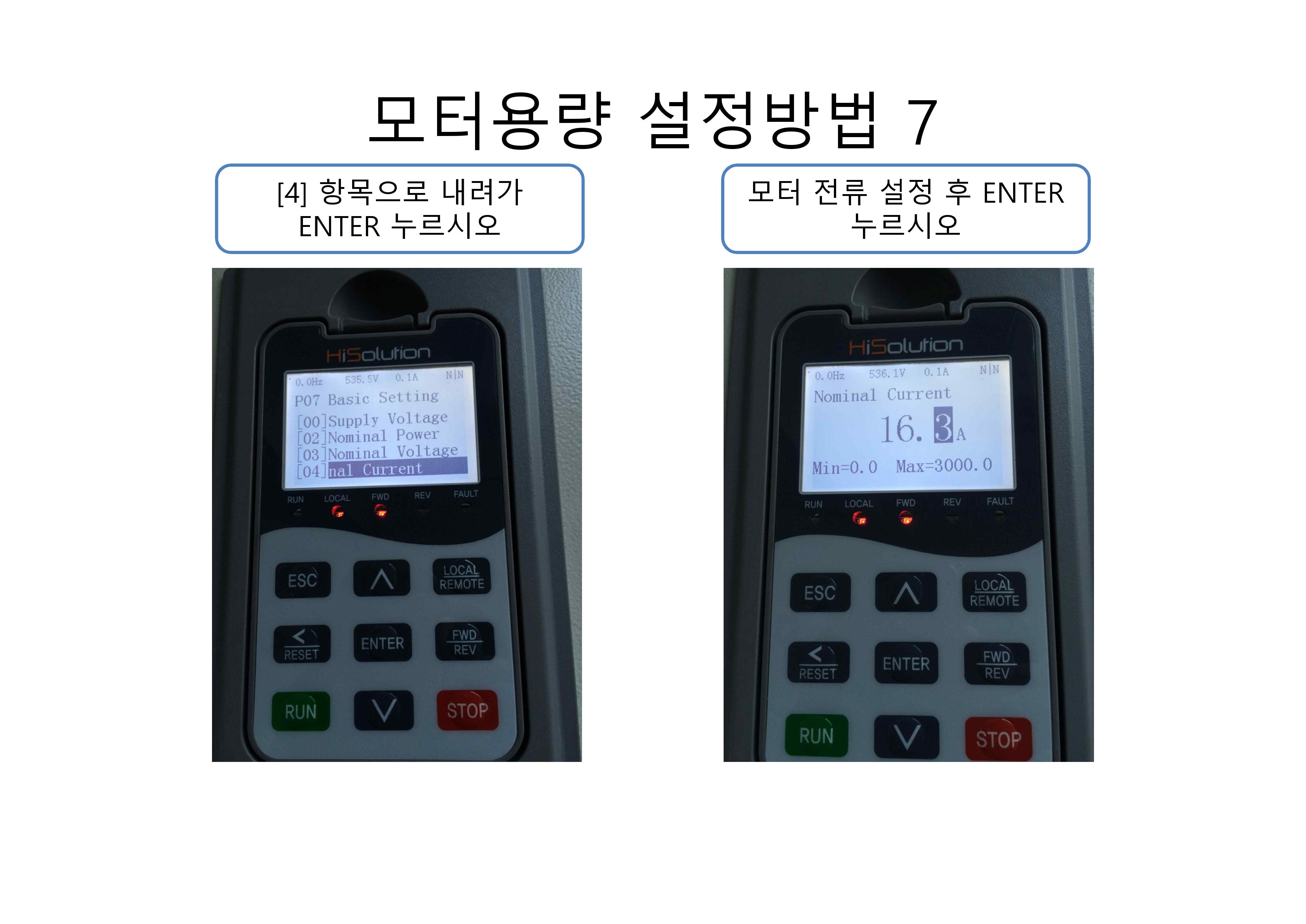

13. [4] 항목으로 내려가 ENTER 누르시오
14. 모터 전류 설정 후 ENTER 누르시오

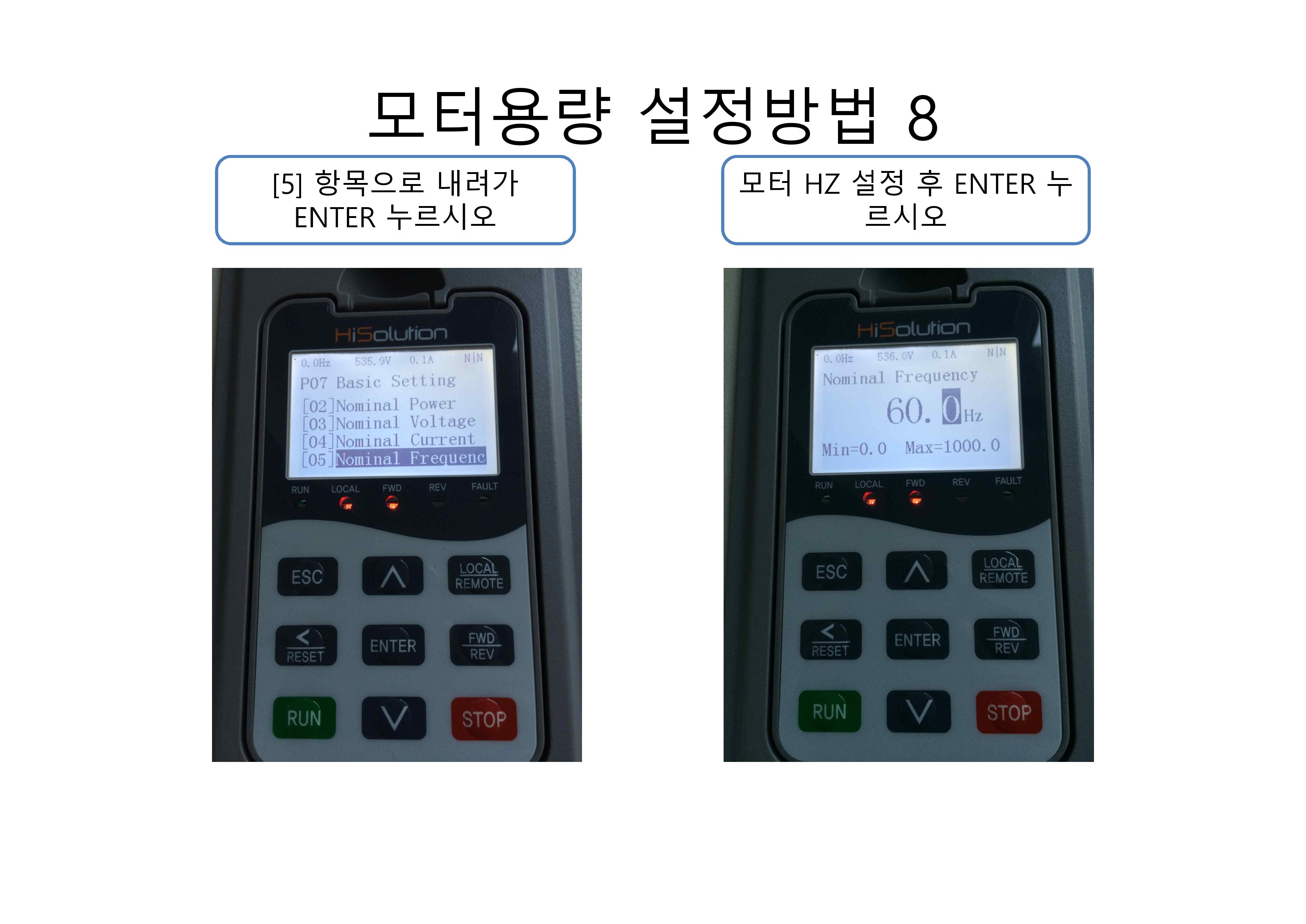

15. [5] 항목으로 내려가 ENTER 누르시오
16. 모터 HZ 설정 후 ENTER 누르시오

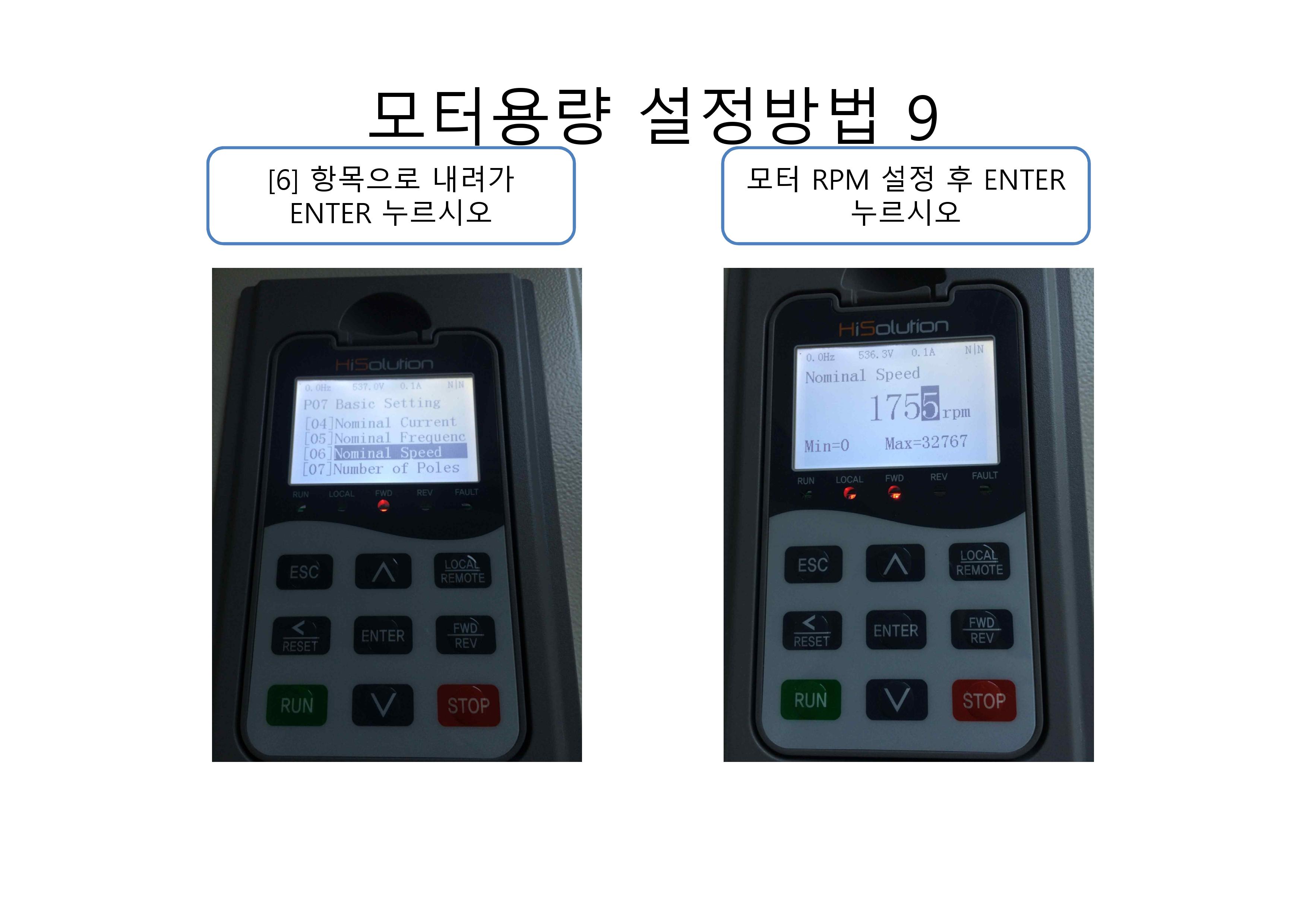

17. [6] 항목으로 내려가 ENTER 누르시오
18. 모터 RPM 설정 후 ENTER 누르시오

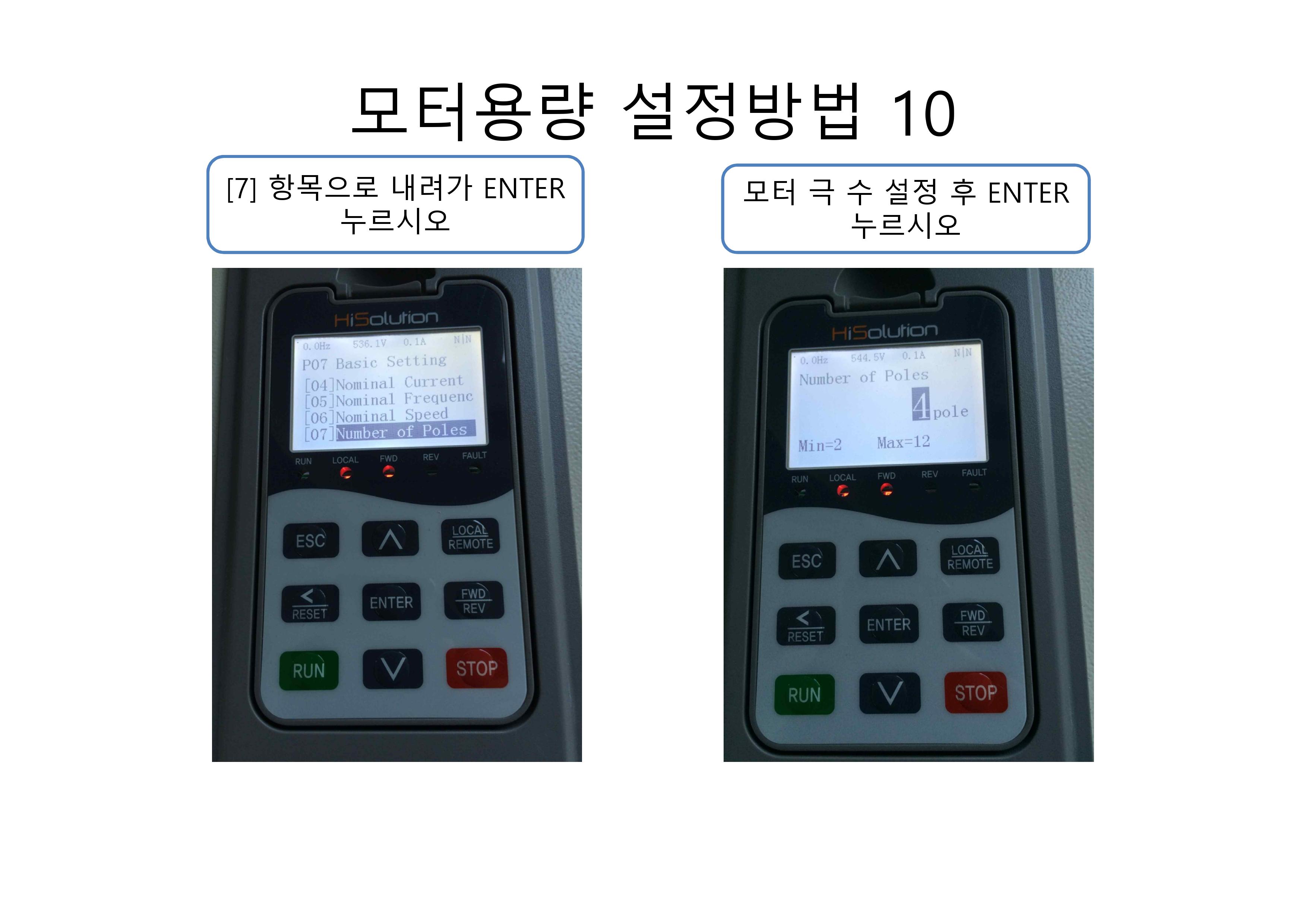

19. [7] 항목으로 내려가 ENTER 누르시오
20. 모터 극 수 설정 후 ENTER 누르시오

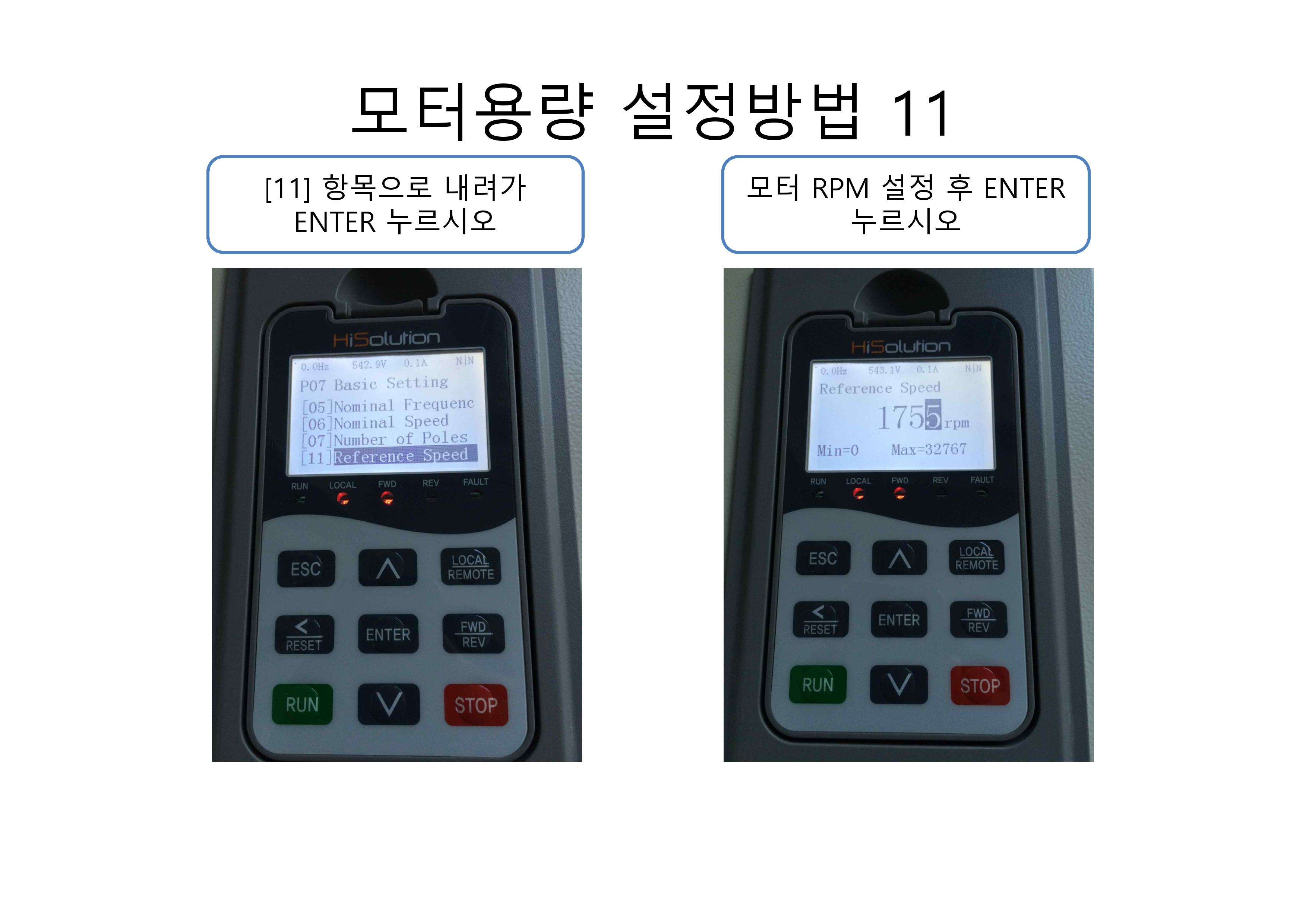

21. [11] 항목으로 내려가 ENTER 누르시오
22. 모터 RPM 설정 후 ENTER 누르시오

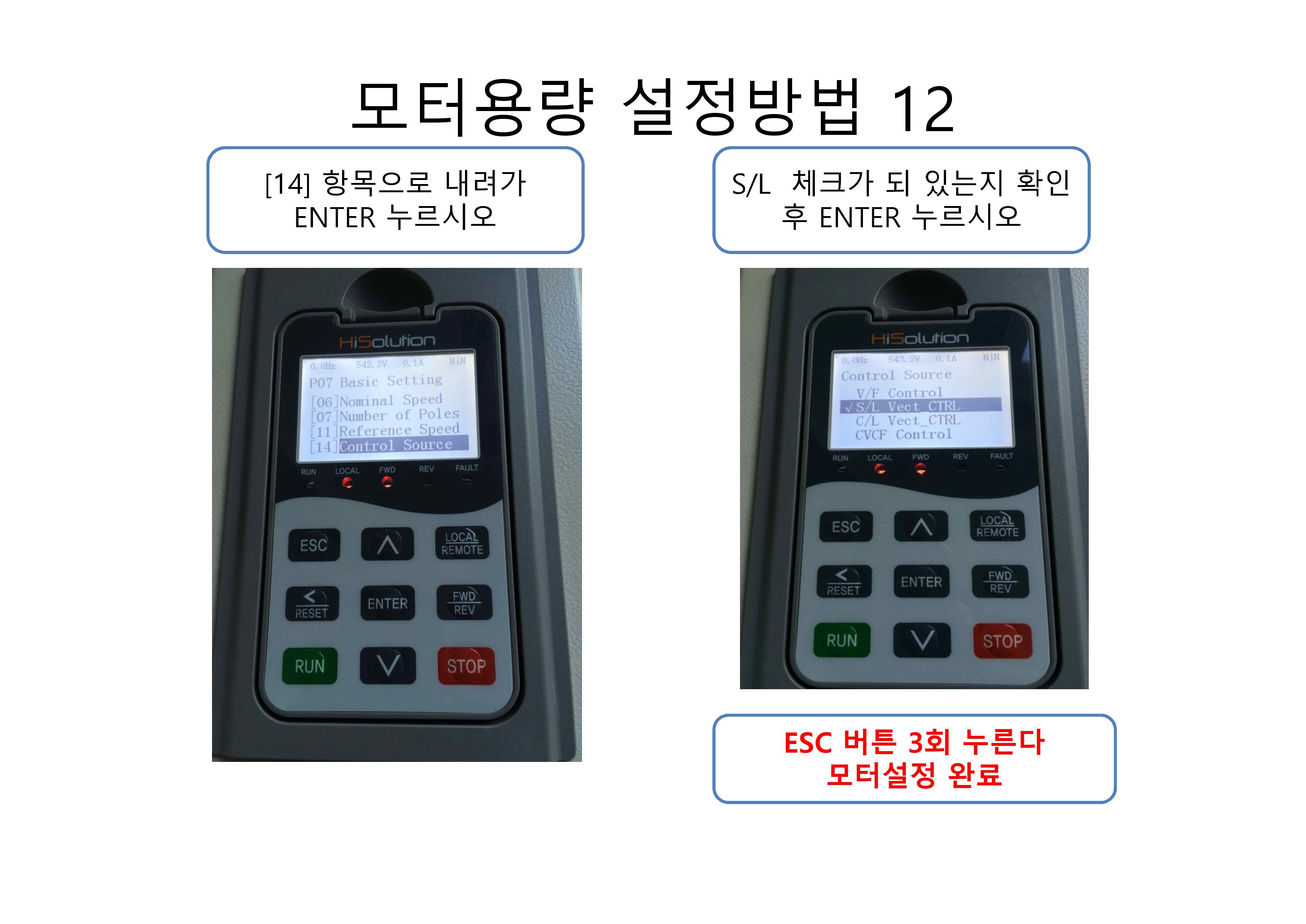

23. [14] 항목으로 내려가 ENTER 누르시오
24. S/L 체크가 되 있는지 확인 후 ENTER 누르시오
25. ESC 버튼 3회 누른다
26. 모터설정 완료 -END-

⊙ 인버터 모터용량 설정 방법

사진을 참고하시기 바랍니다.
