인버터 적용 송풍기 모터 Apply blower motor inverter
양방향 인버터적용 완료 보고서
1.현장: 안성시자원순환센터 2차 공기 송풍기
2. Inverter사양: 22Kw 380V
Motor사양: 22Kw 380V 2P
3.완료일자: 2015년 12월

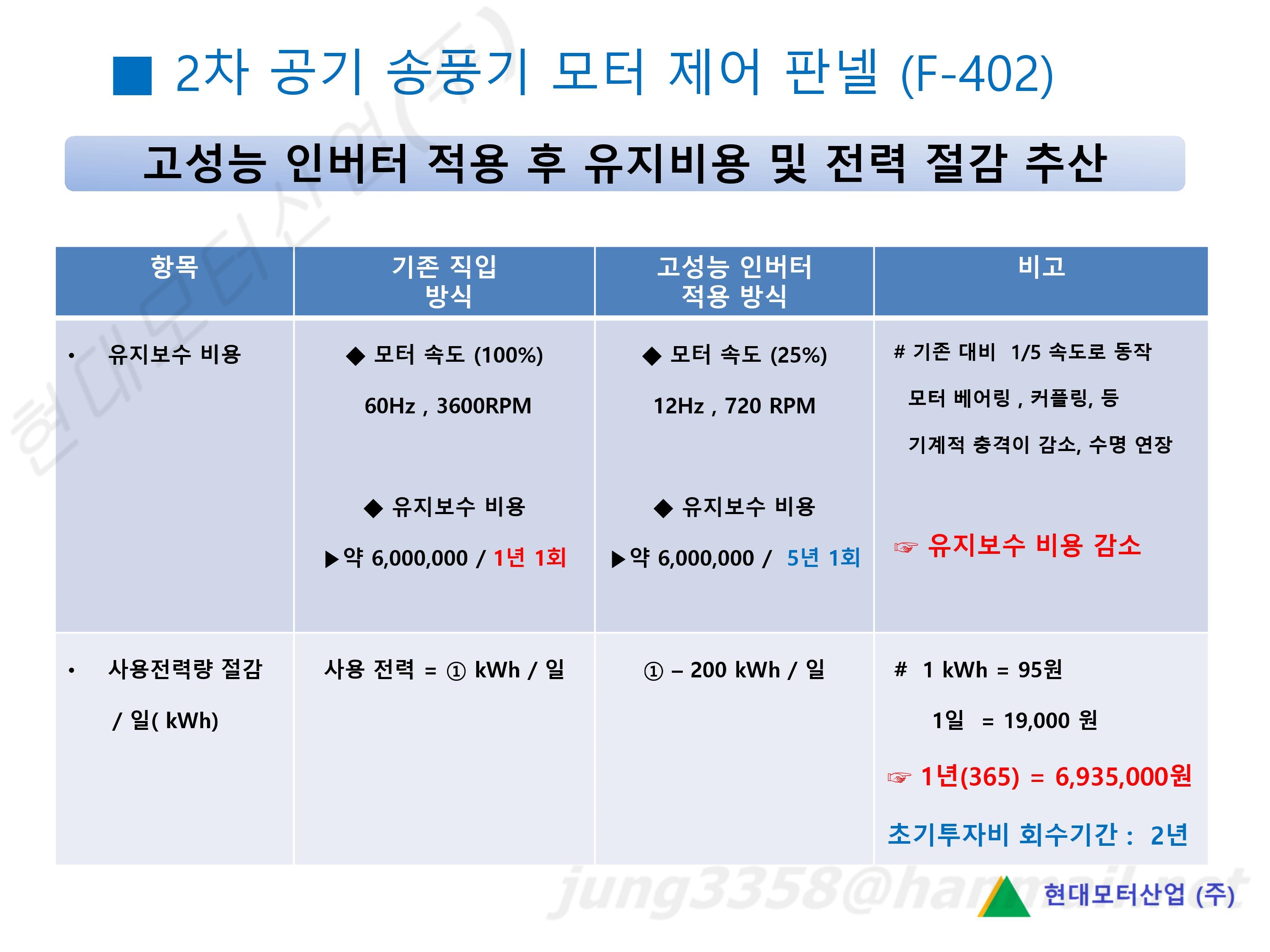

◆고성능 인버터 적용 후 유지비용 및 전력 절감 추산
기존 직입 방식: 유지보수 비용 약 6,000,000/1년1회
고성능 인버터 적용 방식: 유지보수 비용 약 6,000,000/ 5년1회
비고: 기존 대비 1/5 속도로 동작 모터 베어링,커플링 등 기계적 충격이 감소,수명 연장
-유지보수 비용 감소 !
사용전력량 절감/일(kwh)
기존 직입 방식: 사용전력=1kwh/일
고성능 인버터 적용방식 : 1-200kwh/일
비고: 1khw=95원 1일=19,000원 1년(365일)=6,935,000원
초기투자비 회수기간:2년
◆ 기존 송풍기 모터 직입 구동 방식
정속 모터로 구동하는 송풍기 상황(유량)에 따라 Damper를 조정하여
부하 변동에 대응함.
이 방식은 유량을 줄이기 위해 Damper를 조정 하더라도 손실이 증가해서
모터의 소요 동력은 감소 하지 않아 에너지 절감 효과를 기대 할 수 없음.

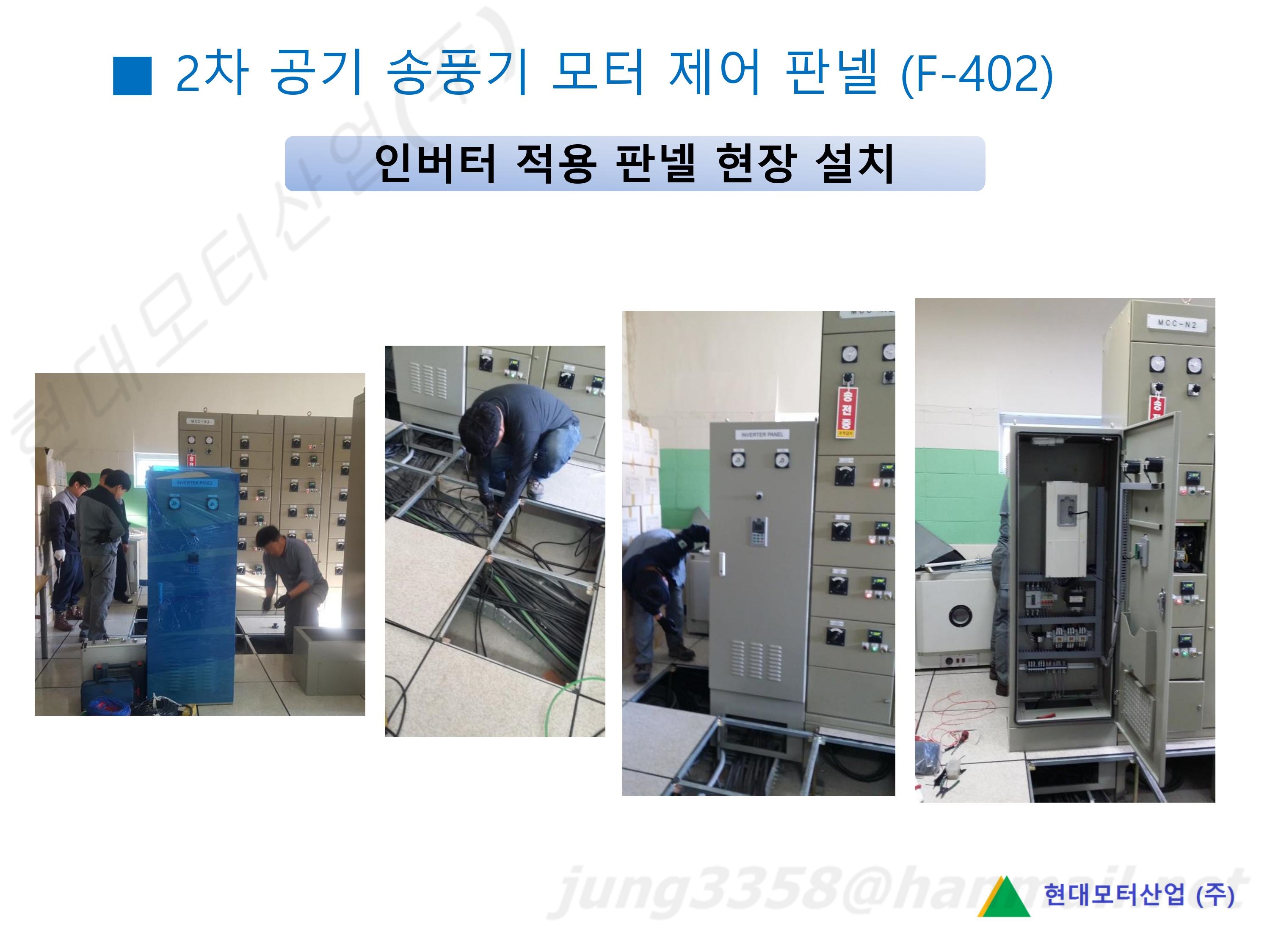

인버터 적용 판넬 현장 설치 사진

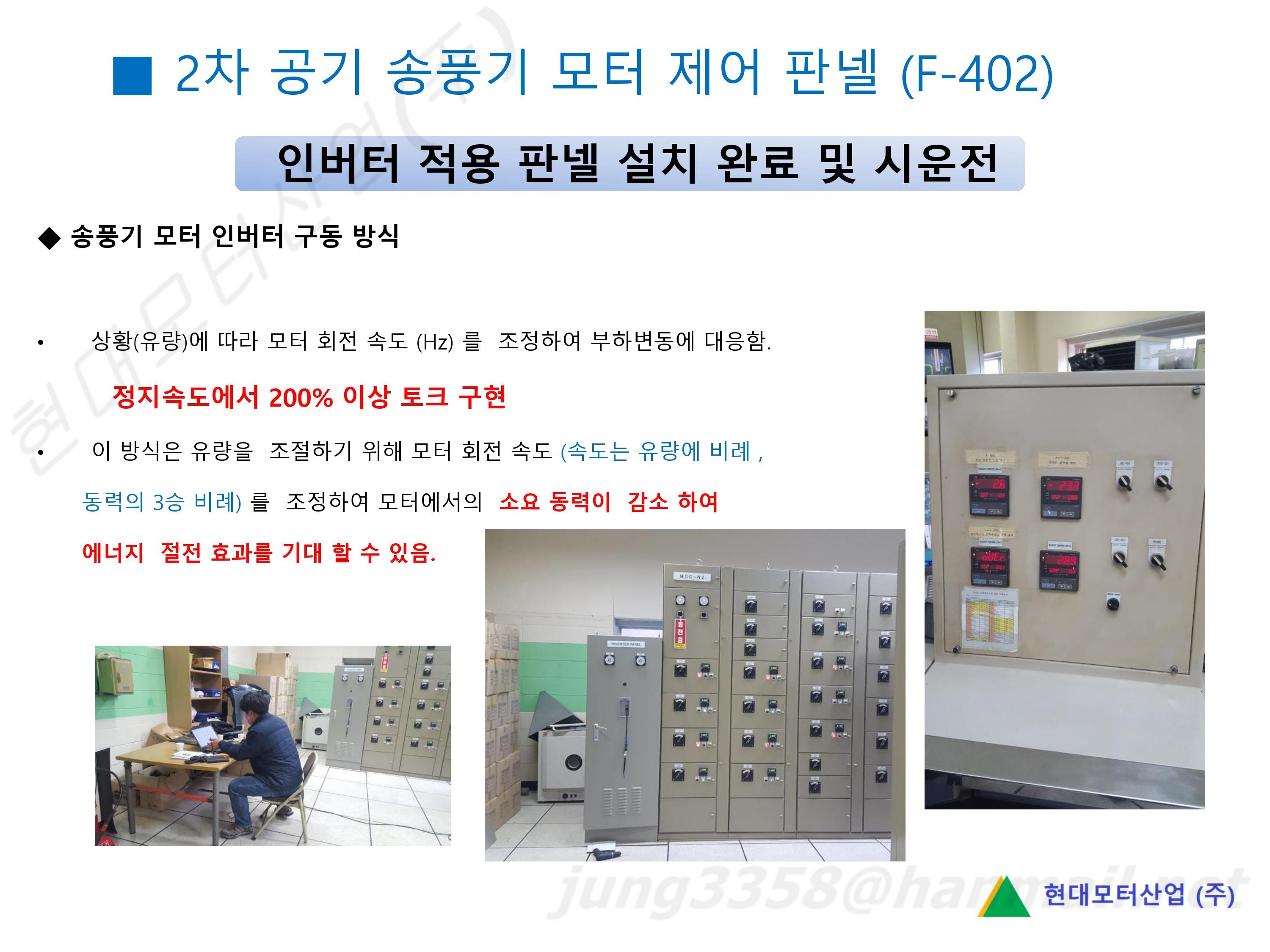

◆ 송풍기 모터 인버터 구동 방식
상황(유량)에 따라 모터 회전 속도 (Hz) 를 조정하여 부하변동에 대응함.
정지속도에서 200% 이상 토크 구현
이 방식은 유량을 조절하기 위해 모터 회전 속도 (속도는 유량에 비례,동력의 3승 비례)를 조정하여 모터에서의 소요 동력이 감소하여 에너지 절전 효과를 기대할 수 있음.
◆ 송풍기 모터 인버터 적용 시 에너지 절감 원리
1) 송풍기은 대표적인 VT부하로서, 에너지 절감 효과 크다.
2) 풍량은 회전속도에 비례 Q ∝ N
3) 정압은 회전속도의 2승에 비례 H ∝ N2
4) 동력(Power)은 회전속도의 3승에 비례 P = H x Q ∝ N3
※ VT 부하 : 동력이 속도의 3승에 비례하여 증가하는 특성을 가진 부하
기존 직입 구동 system 인버터 적용 system

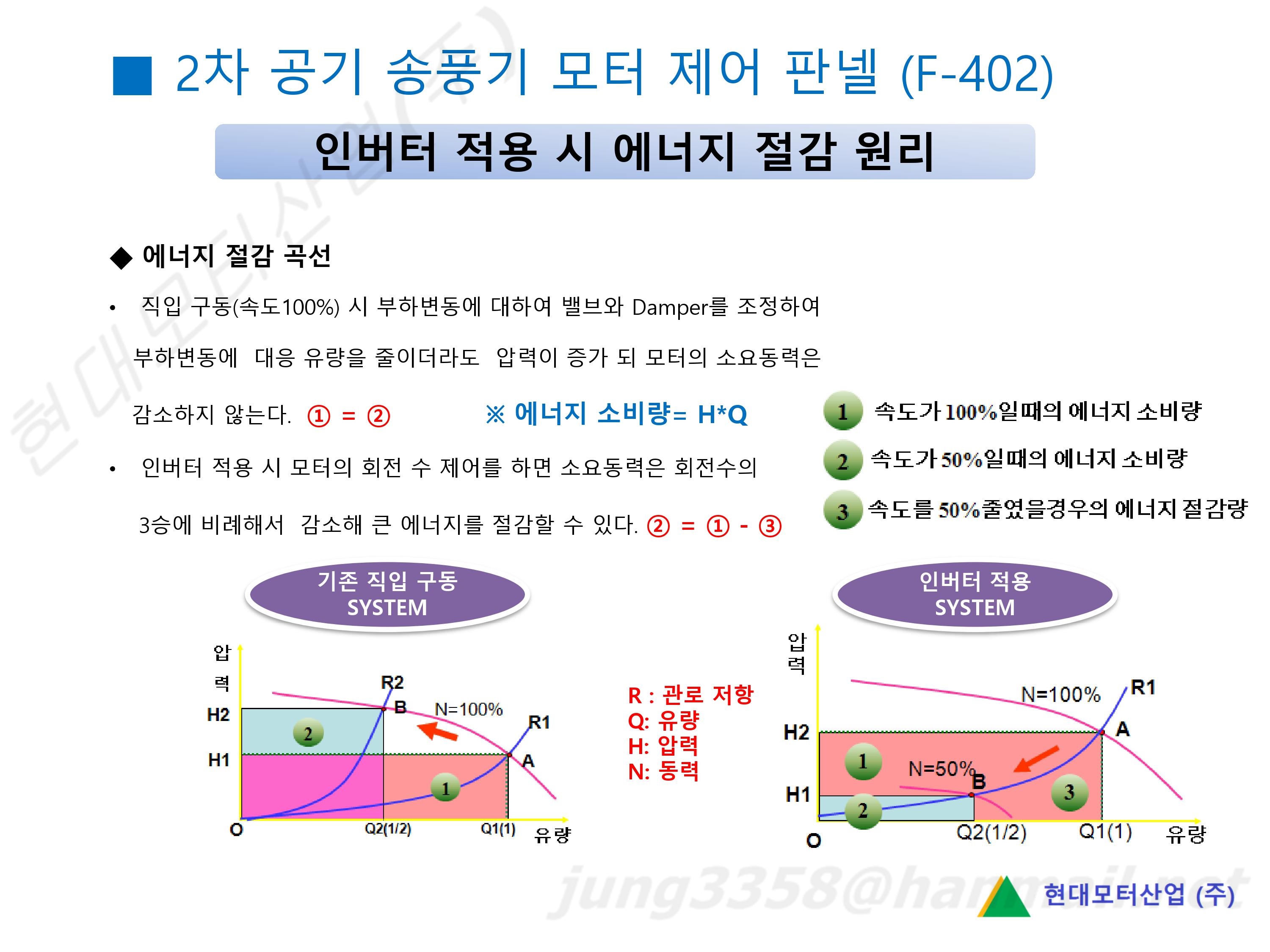

◆ 에너지 절감 곡선
직입 구동(속도100%) 시 부하변동에 대하여 밸브와 Damper를 조정하여 부하변동에 대응 유량을 줄이더라도 압력이 증가 되 모터의 소요동력은 감소하지 않는다. ① = ② ※ 에너지 소비량= H*Q
인버터 적용 시 모터의 회전 수 제어를 하면 소요동력은 회전수의
3승에 비례해서 감소해 큰 에너지를 절감할 수 있다. ② = ① – ③
기존 직입 구동 system 인버터 적용 system
1 속도가 100% 일때의 에너지 소비량
2 속도가 50% 일때의 에너지 소비량
3 속도를 50% 줄였을경우의 에너지 절감량
