인버터의 정상운전을 위하여 올바른 주변기기의 선정이 필요합니다.

​

■ 잘못된 시스템 구성 및 접속은 비정상 운전 또는 현저한 수명저하 및 최악의 경우 인버터 소손의 위험이 있습니다.

​

■ 차단기 감도 전류는 인버터와 전원간, 인버터와 모터간의 거리 합계에 따라 구분해 주십시오

배선 거리 : 100m 이하

감도 전류 : 50mA

배선 거리 : 300m 이하

감도 전류 : 100mA

배선 거리 : 600m 이하

감도 전류 : 200mA

※ – IV선은 비유전율이 높기 때문에 전류가 약8배 증가 합니다.

만약, 배선거리가 100m 이상일 시에는 CV선을 사용하여 주십시오.

​

– 출력 측에는 전자접촉기를 사용하여 ON/OFF 하지 마십시오.

​

단, BYPASS 회로와 같이 출력측 전자접촉기의 조작이 필요한 경우
인버터 동작 중 ON/OFF 되지 않도록 보호회로를 필히 구성하여야 합니다

(1). 입력 AC 리액터 :

전원협조 및 역률 개선용으로 고조파 억제 및 전원전압 불평형율이 3%이상 또는 전원용량이
500kVA이상시, 전원전압이 급변하는 경우에 사용합니다.

(2). 입력 노이즈필터 :

역률 개선이 필요한 경우에도 사용합니다. 입력 전원과 접지 사이에 발생하는 공통 노이즈
저감용으로 인버터 1차측 (입력측)에 접속하여 사용합니다.

(3). DC 리액터 :

역률 개선 및 고조파 억제용으로 인버터에서 발생한 고조파 억제 또는 역률 개선이 필요한
경우에 사용합니다.

(4). 회생 제동유니트 :

인버터 제동 토오크가 높거나 자주 인버터를 ON/OFF하는 경우 또는 관성이 큰 부하를
운전하는 경우에 사용합니다.

(5). 출력 노이즈필터 :

인버터와 모터 사이에 설치되어 배선에서 나오는 방사 노이즈를 저감 시킵니다.
그리고 라디오나 TV에 전파장해를 경감하거나 센서 또는 계측기의 오동작 방지에 사용합니다

(6). 출력 AC 리액터 :

범용모터를 인버터로 구동하는 경우 상용전원 으로 운전과 비교하여 진동이 크게 되는 경우가 있습니다. 인버터와 모터간에 접속하여 모터의 진동을 줄이는 것이 가능합니다.
또한, 인버터와 모터간의 배선이 10m 이상일 경우 리액터를 삽입하여 인버터 고속 스위칭시
발생하는 고조파에 의한 써멀릴레이 오동작을 방지할 수 있습니다.

⊙ 현대 인버터 N700E 적용배선기구 및 옵션 N700E inverter Wiring

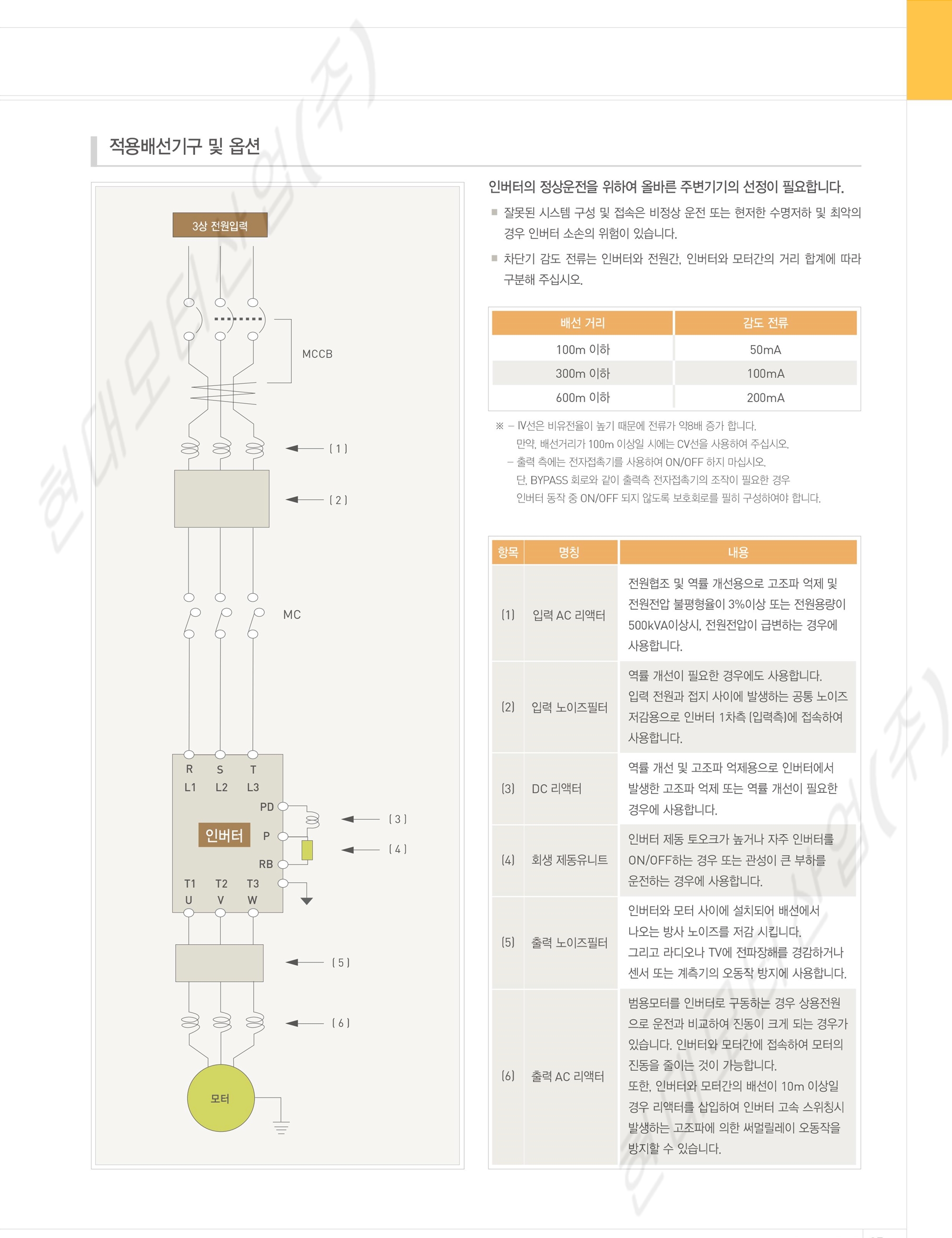

사진을 참고하시기 바랍니다.
