현대 인버터 N800 구성품

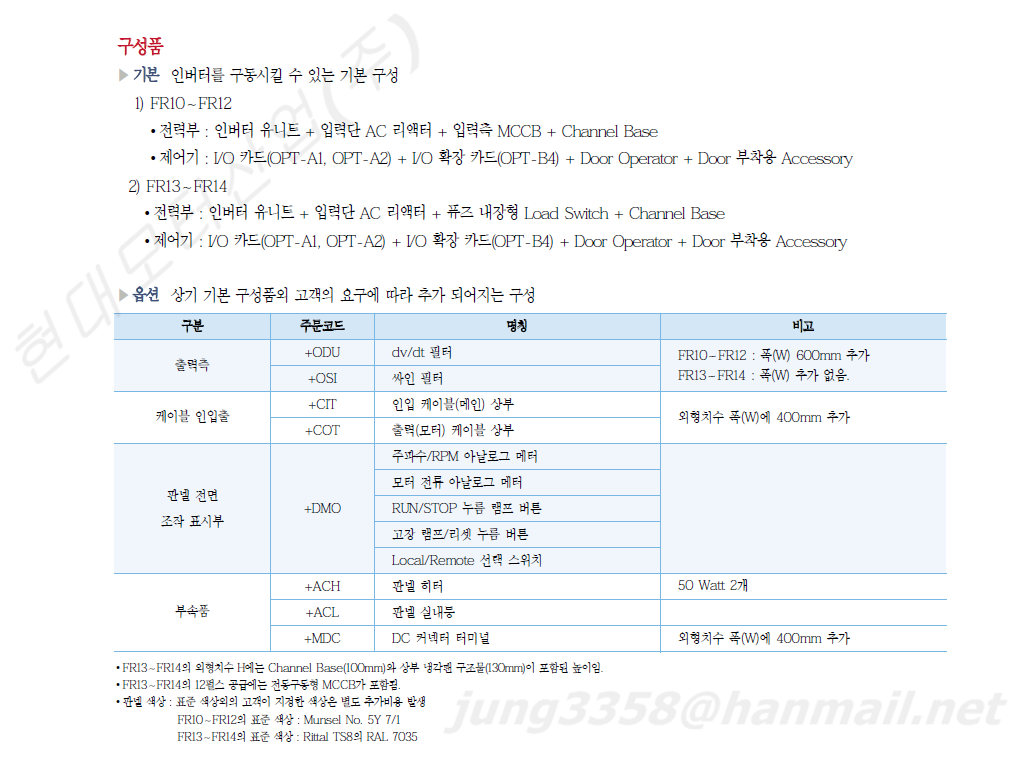

구성품
▶ 기본 인버터를 구동시킬 수 있는 기본 구성
1) FR10~FR12
• 전력부 : 인버터 유니트 + 입력단 AC 리액터 + 입력측 MCCB + Channel Base
• 제어기 : I/O 카드(OPT-A1, OPT-A2) + I/O 확장 카드(OPT-B4) + Door Operator + Door 부착용 Accessory

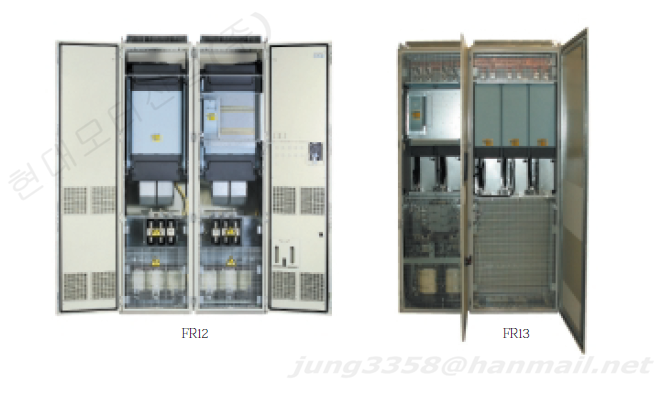

2) FR13~FR14
• 전력부 : 인버터 유니트 + 입력단 AC 리액터 + 퓨즈 내장형 Load Switch + Channel Base
• 제어기 : I/O 카드(OPT-A1, OPT-A2) + I/O 확장 카드(OPT-B4) + Door Operator + Door 부착용 Accessory
▶ 옵션 상기 기본 구성품외 고객의 요구에 따라 추가 되어지는 구성
– 출력측 : 표 참고
– 케이블 인입출 : 표 참고
– 판넬 전면 : 표 참고
– 조작 표시부 : 표 참고
– 부속품 : 표 참고
• FR13~FR14의 외형치수 H에는 Channel Base(100mm)와 상부 냉각팬 구조물(130mm)이 포함된 높이임.
• FR13~FR14의 12펄스 공급에는 전동구동형 MCCB가 포함됨.
• 판넬 색상 : 표준 색상외의 고객이 지정한 색상은 별도 추가비용 발생
– FR10~FR12의 표준 색상 : Munsel No. 5Y 7/1
– FR13~FR14의 표준 색상 : Rittal TS8의 RAL 7035
⊙ 현대 인버터 N800 구성품
