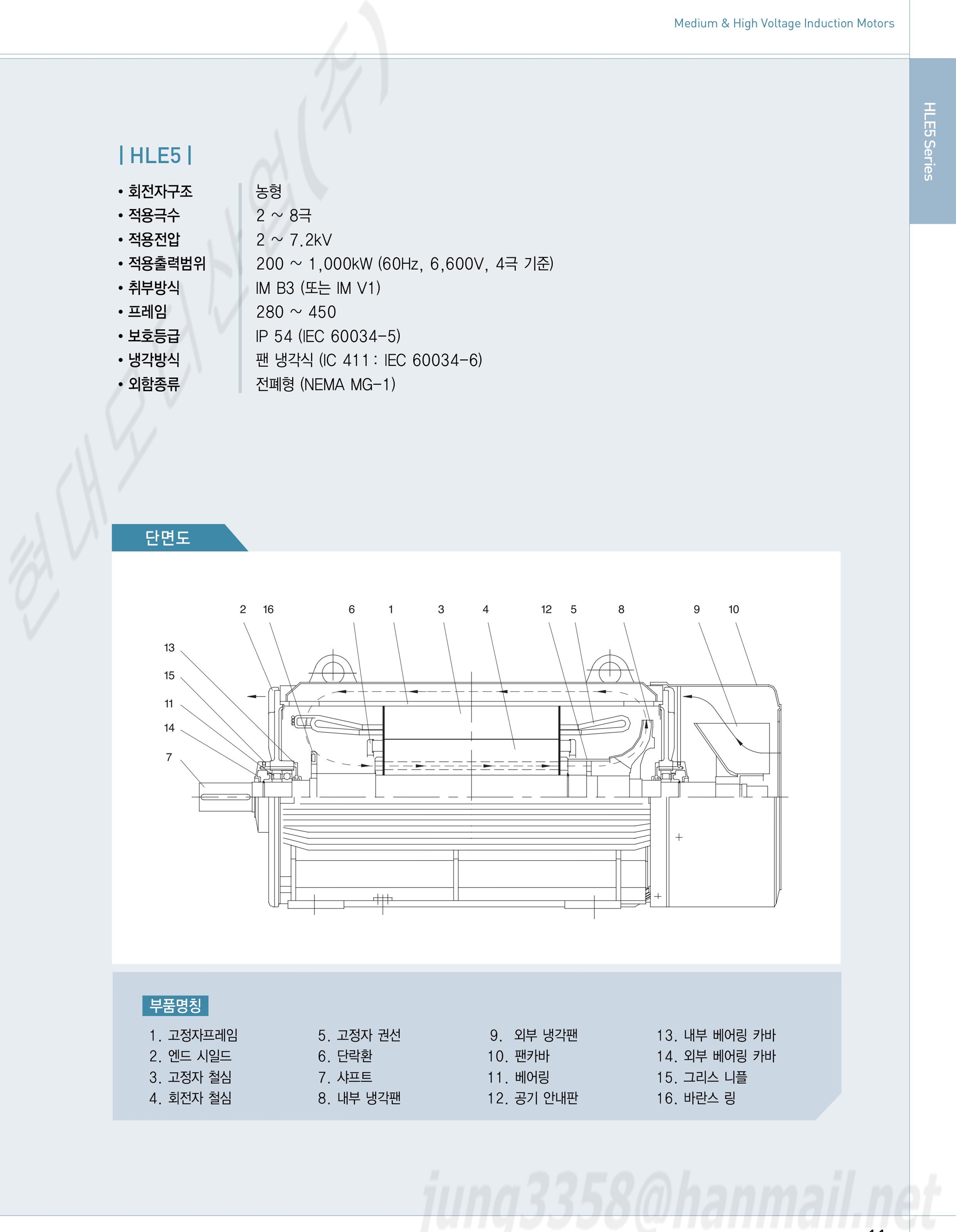

HLE5 외형도 전폐 팬 냉각식 농형전동기
회전자구조 농형.
적용극수 2 ~ 8극.
적용전압 2 ~ 7.2kV
적용출력범위 200 ~ 1,000kW (60Hz, 6,600V, 4극 기준)
취부방식 IM B3 (또는 IM V1)
프레임 280 ~ 450
보호등급 IP 54 (IEC 60034-5)
냉각방식 팬 냉각식 (IC 411: IEC 60034-6)
외함종류 전폐형 (NEMA MG-1)
부품명칭
1. 고정자 프레임.
2. 엔드 시일드.
3. 고정자 철심.
4. 회전자 철심.
5. 고정자 권선.
6. 단락환.
7. 샤프트.
8. 내부 냉각팬.
9. 외부 냉각팬.
10. 팬카바.
11. 베어링.
12. 공기 안내판.
13. 내부 베어링 카바.
14. 외부 베어링 카바.
15. 그리스 니플.
16. 바란스 링.
⊙ HLE5 외형도 전폐 팬 냉각식 농형전동기
