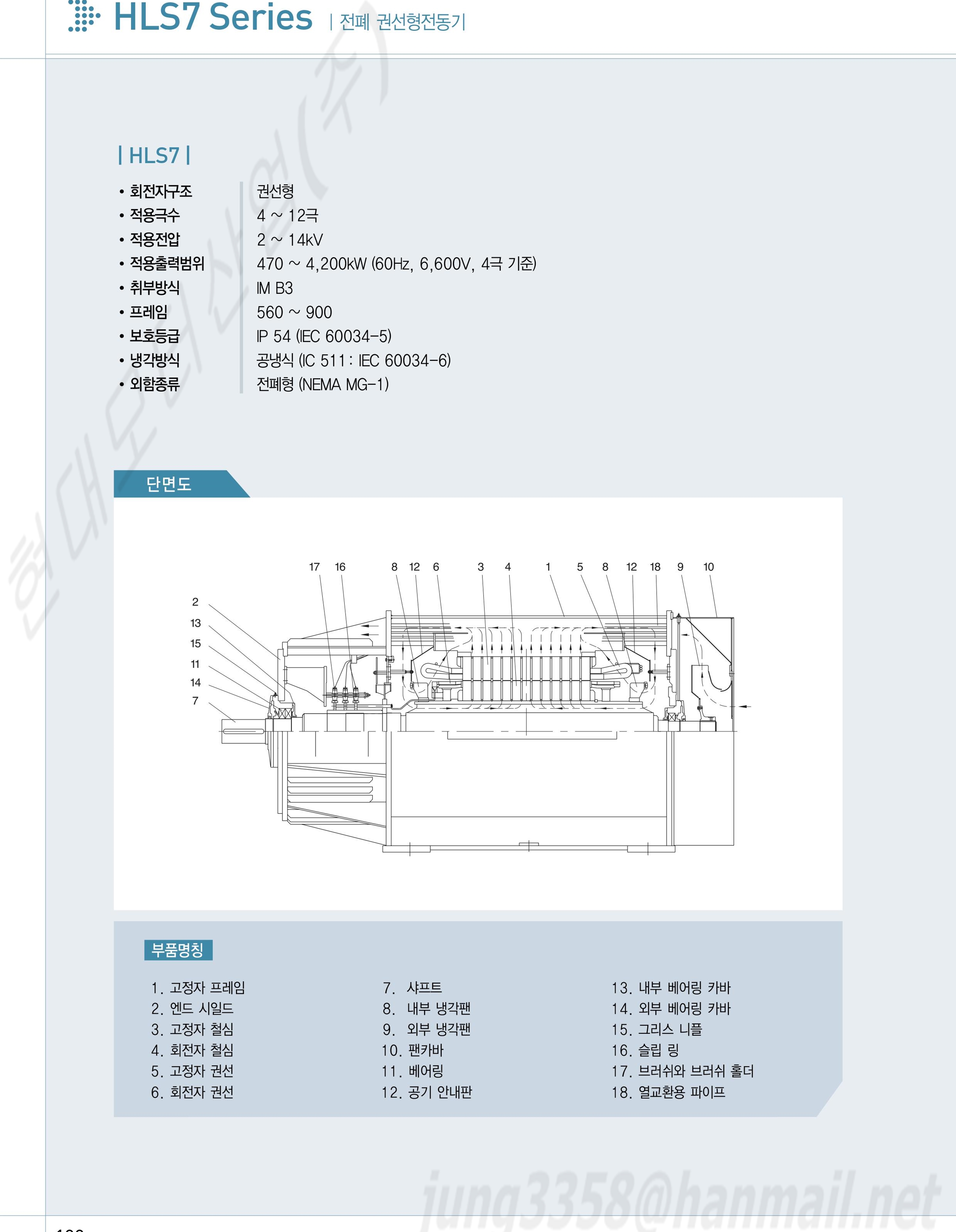

HLS7 외형도 전페 권선형 전동기
HLS7 Drawings
회전자구조 권선형.
적용극수 4 ~ 12극.
적용전압 2 ~ 14kV
적용출력범위 470 ~ 4,200kW (60Hz, 6,600V, 4극 기준)
취부방식 IM B3
프레임 560 ~ 900
보호등급 IP 54 (IEC 60034-5)
냉각방식 공냉식 (IC 511: IEC 60034-6)
외함종류 전폐형 (NEMA MG-1)
1. 고정자 프레임.
2. 엔드 시일드.
3. 고정자 철심.
4. 회전자 철심.
5. 고정자 권선.
6. 회전자 권선.
7. 샤프트.
8. 내부 냉각팬.
9. 외부 냉각팬.
10. 팬카바.
11. 베어링.
12. 공기 안내판.
13. 내부 베어링 카바.
14. 외부 베어링 카바.
15. 그리스 니플.
16. 슬립 링.
17. 브러쉬와 브러쉬 홀더.
18. 열교환용 파이프.
