HRB5 반폐 농형전동기 출력 적용표

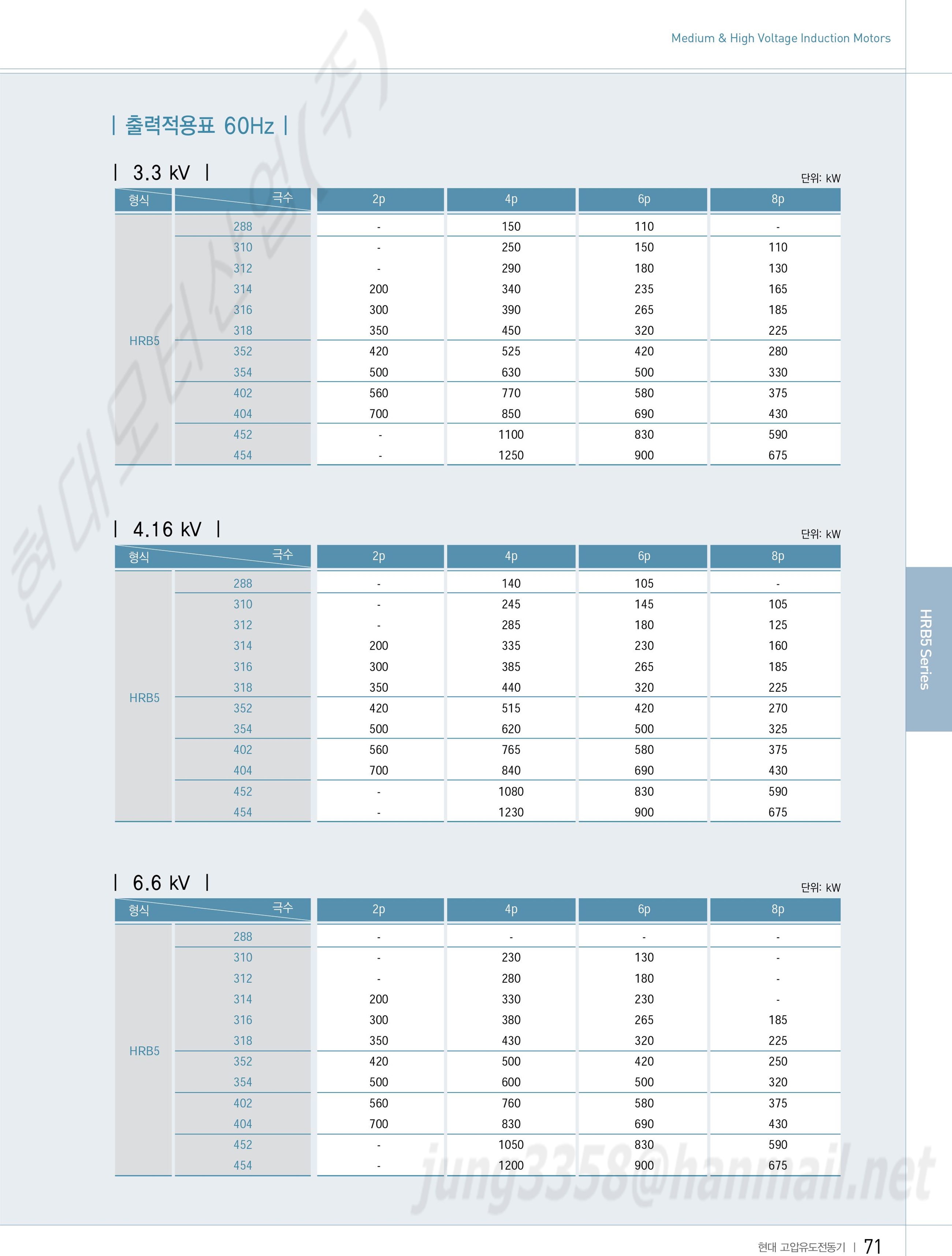

출력적용표 50HZ 60HZ
3.3KV 6.6KV 3.3KV 4.16KV 6.6KV
HRB5 288 2P 288 4P 288 6P 288 8P HRB5 310 2P 310 4P 310 6P 310 8P
HRB5 312 2P 312 4P 312 6P 312 8P HRB5 314 2P 314 4P 314 6P 314 8P
HRB5 316 2P 316 4P 316 6P 316 8P HRB5 318 2P 318 4P 318 6P 318 8P
HRB5 352 2P 352 4P 352 6P 352 8P HRB5 354 2P 354 4P 354 6P 354 8P
HRB5 402 2P 402 4P 402 6P 402 8P HRB5 404 2P 404 4P 404 6P 404 8P
HRB5 452 2P 452 4P 452 6P 452 8P HRB5 454 2P 454 4P 454 6P 454 8P

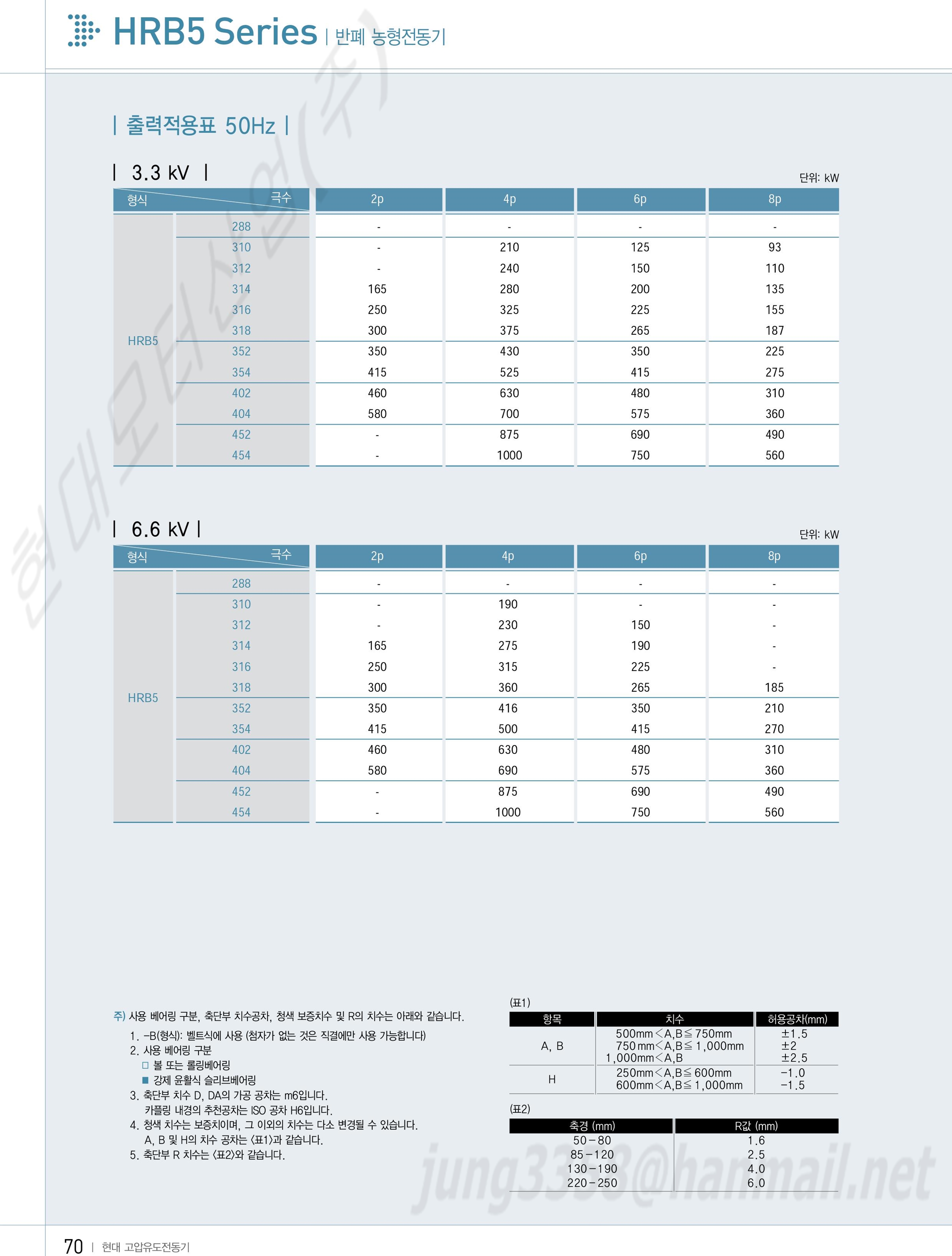

주) 사용 베어링 구분, 축단부 치수공차, 청색 보증치수 및 R의 치수는 아래와 같습니다.
1. -B(형식): 벨트식에 사용 (첨자가 없는 것은 직결에만 사용 가능합니다)
2. 사용 베어링 구분
□ 볼 또는 롤링베어링
■ 강제 윤활식 슬리브베어링
3. 축단부 치수 D, DA의 가공 공차는 m6입니다.
카플링 내경의 추천공차는 ISO 공차 H6입니다.
4. 청색 치수는 보증치이며, 그 이외의 치수는 다소 변경될 수 있습니다.
A, B 및 H의 치수 공차는 <표1>과 같습니다.
5. 축단부 R 치수는 <표2>와 같습니다.
