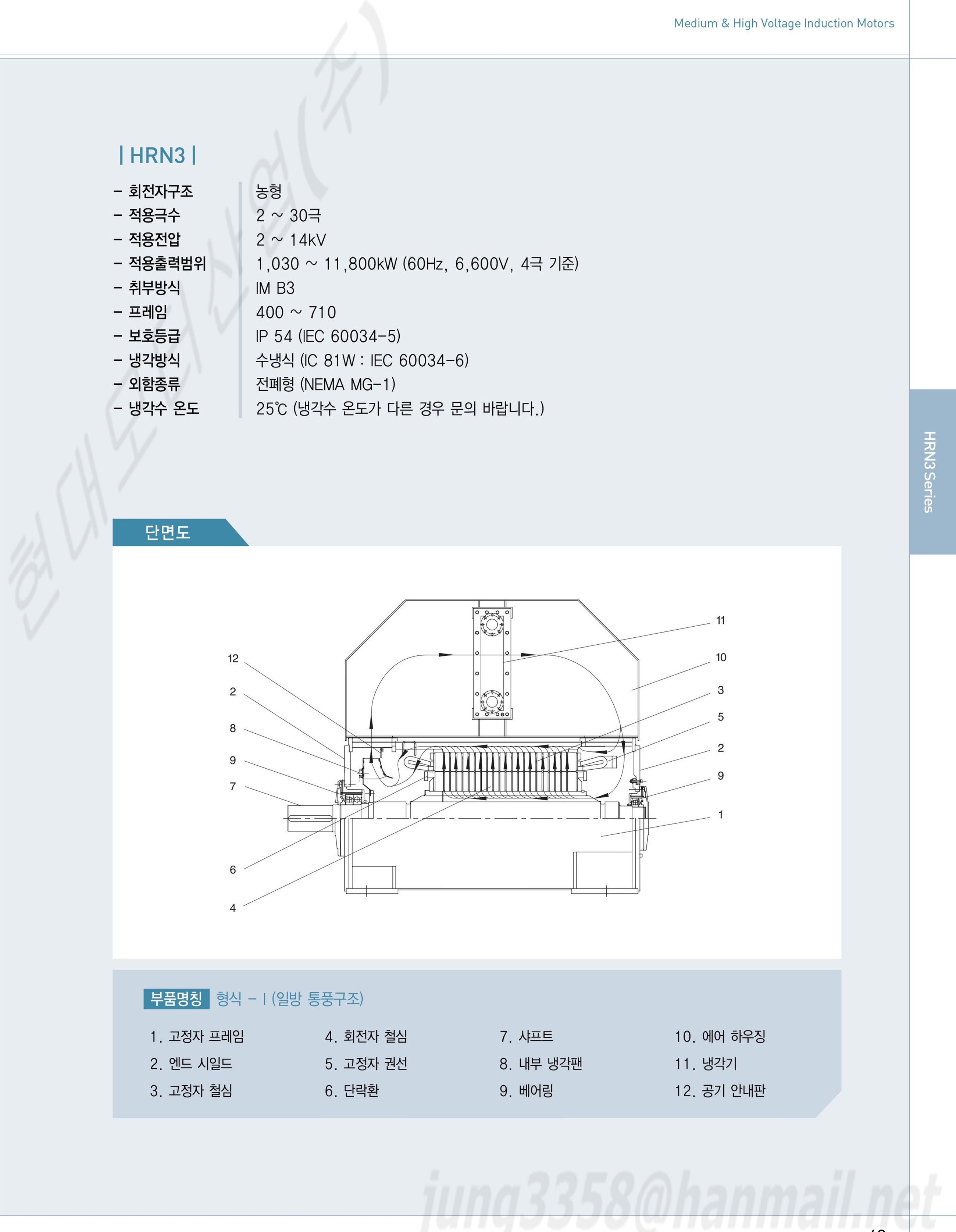

HRN3 외형도 전폐 수냉식 농형전동기 Squirrel cage motors
– 회전자구조 농형.
– 적용극수 2 ~ 30극.
– 적용전압 2 ~ 14kV
– 적용출력범위 1,030 ~ 11,800kW (60Hz, 6,600V, 4극 기준)
– 취부방식 IM B3
– 프레임 400 ~ 710
– 보호등급 IP 54 (IEC 60034-5)
– 냉각방식 수냉식 (IC 81W : IEC 60034-6)
– 외함종류 전폐형 (NEMA MG-1)
– 냉각수 온도 25℃ (냉각수 온도가 다른 경우 문의바랍니다)
부품명칭
1. 고정자 프레임
2. 엔드 시일드
3. 고정자 철심
4. 회전자 철심
5. 고정자 권선
6. 단락환
7. 샤프트
8. 내부 냉각팬
9. 베어링
10. 에어 하우징
11. 냉각기
12. 공기 안내판

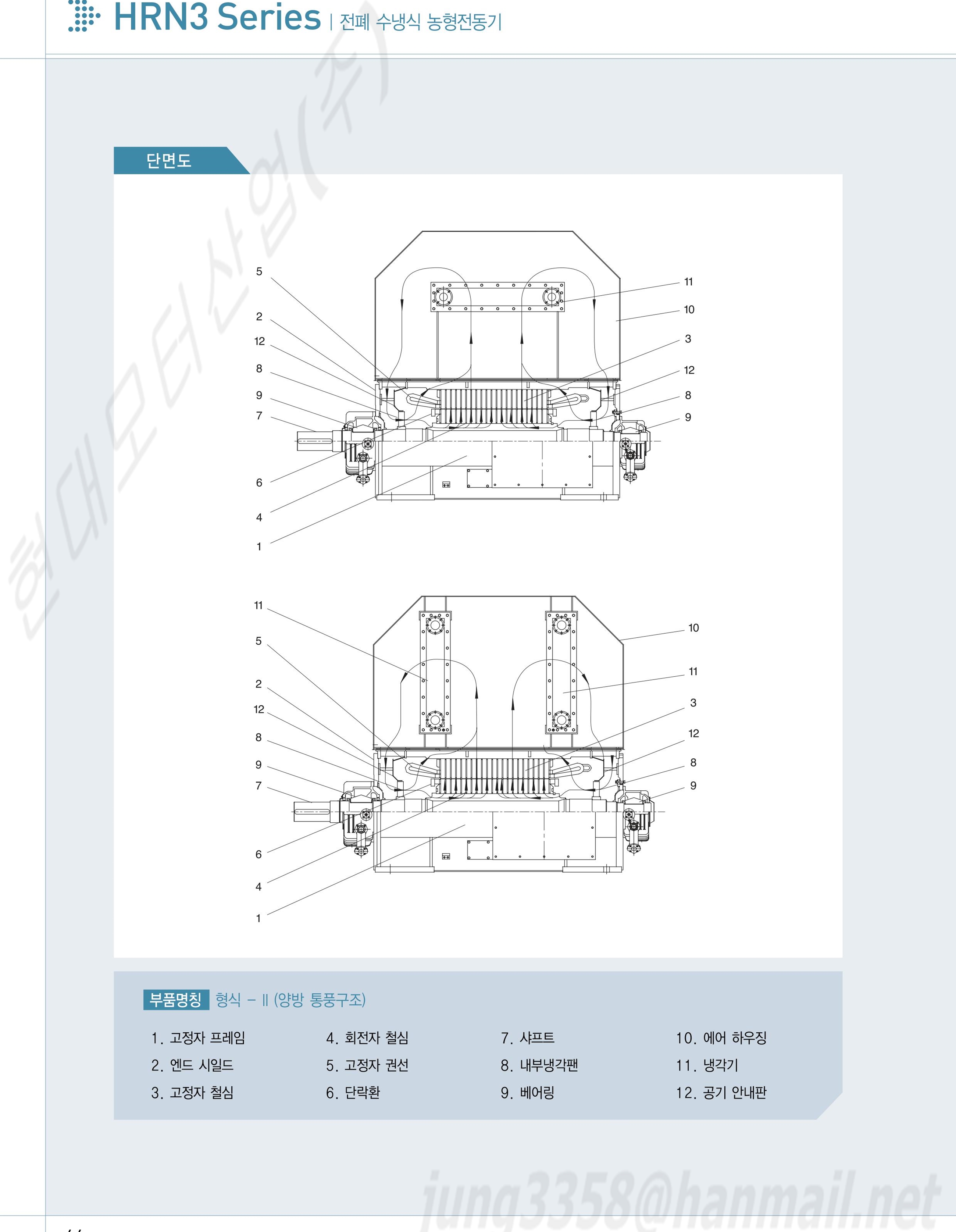

부품명칭
1. 고정자 프레임
2. 엔드 시일드
3. 고정자 철심
4. 회전자 철심
5. 고정자 권선
6. 단락환
7. 샤프트
8. 내부 냉각팬
9. 베어링
10. 에어 하우징
11. 냉각기
12. 공기 안내판
