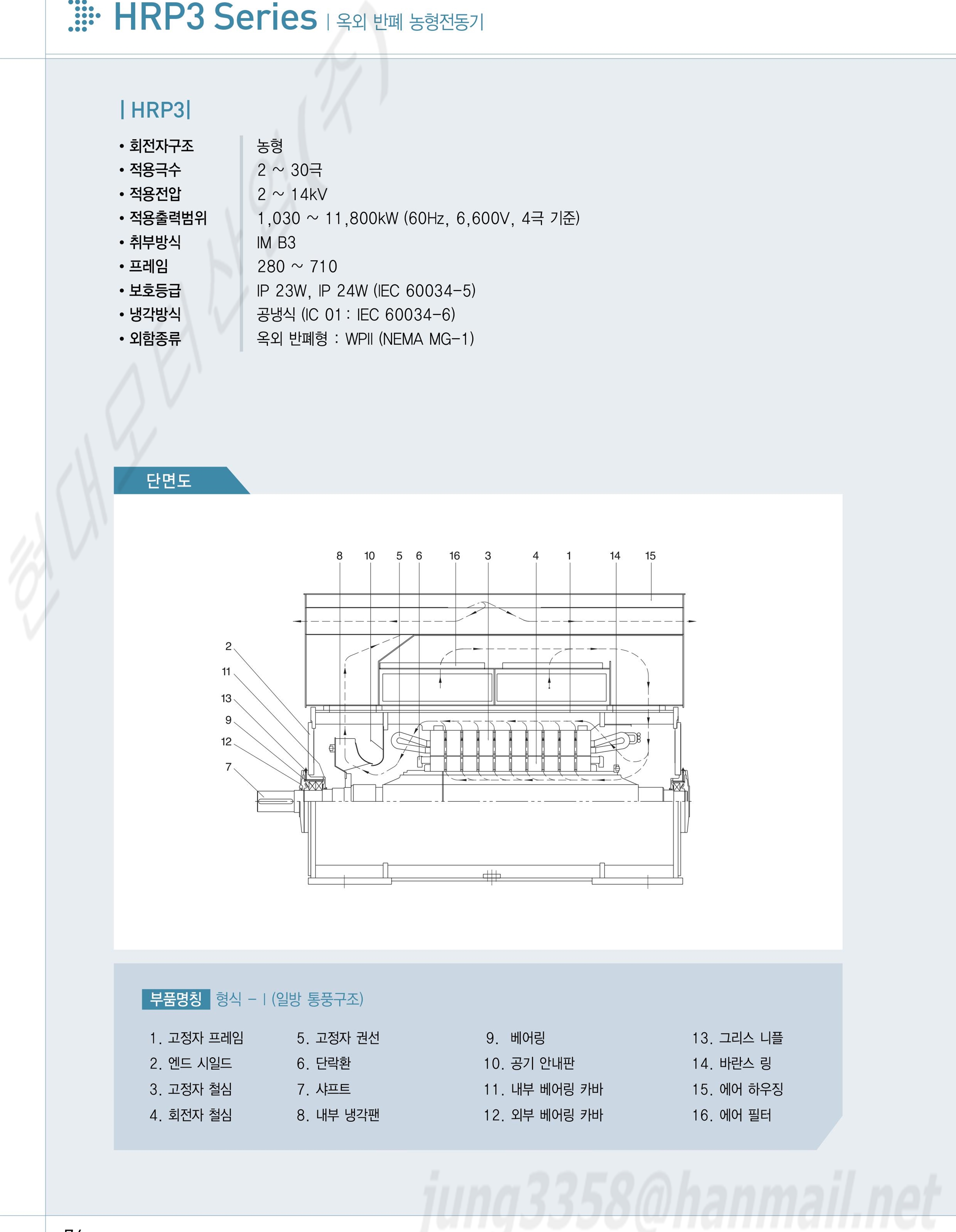

HRP3 외형도 옥외 반폐 농형전동기 Squirrel cage motors

회전자구조 농형
적용극수 2 ~ 30극
적용전압 2 ~ 14kV
적용출력범위 1,030 ~ 11,800kW (60Hz, 6,600V, 4극기준)
취부방식 IM B3
프레임 280 ~ 710
보호등급 IP 23W, IP 24W (IEC 60034-5)
냉각방식 공냉식(IC 01: IEC 60034-6)
외함종류 옥외 반폐형: WPII (NEMA MG-1)

1. 고정자 프레임
2. 엔드 시일드
3. 고정자 철심
4. 회전자 철심
5. 고정자 권선
6. 단락환
7. 샤프트
8. 내부 냉각팬
9. 베어링
10. 공기 안내판
11. 내부 베어링 카바
12. 외부 베어링 카바
13. 그리스 니플
14. 바란스 링
15. 에어 하우징
16. 에어 필터

1. 고정자 프레임
2. 엔드 시일드
3. 고정자 철심
4. 회전자 철심
5. 고정자 권선
6. 단락환
7. 샤프트
8. 내부 냉각팬
9. 베어링
10. 공기 안내판
11. 내부 베어링 카바
12. 외부 베어링 카바
13. 그리스 니플
14. 바란스 링
15. 에어 하우징

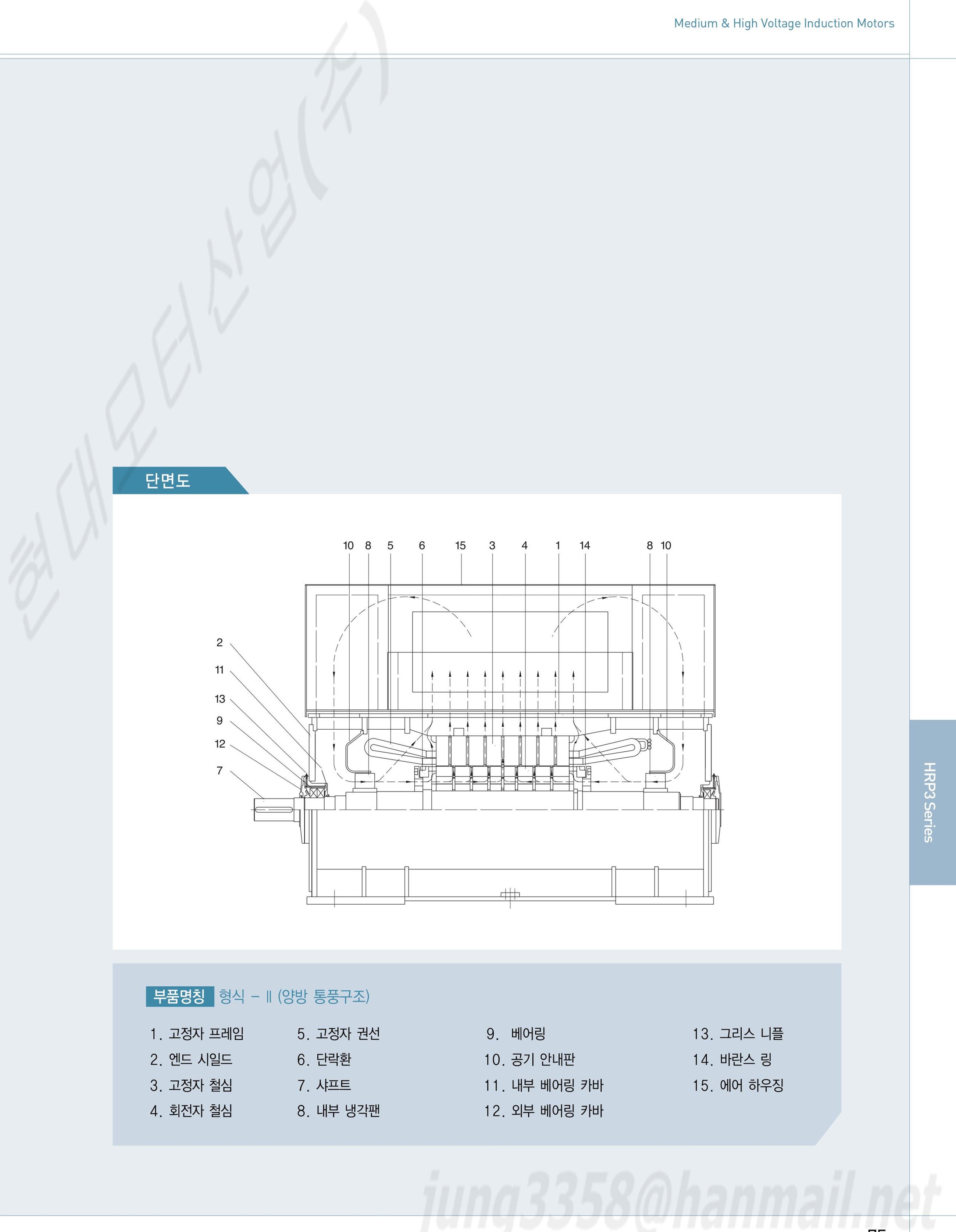

⊙ HRP3 외형도 옥외 반폐 농형전동기 Squirrel cage motors

사진을 참고하시기 바랍니다.
