HRP3 테이블 도면 옥외 반폐 농형전동기
HRP3 317 2P HRP3 355 2P HRP3 357 2P HRP3 403 2P HRP3 405 2P HRP3 407 2P
주) 사용 베어링 구분, 축단부 치수공차, 청색 보증치수 및 R의 치수는 아래와 같습니다.
1. -B(형식): 벨트식에 사용 (첨자가 없는 것은 직결에만 사용 가능합니다)
2. 사용 베어링 구분
□ 볼 또는 롤링베어링
■ 강제 윤활식 슬리브베어링
3. 축단부 치수 D, DA의 가공 공차는 m6입니다.
카플링 내경의 추천공차는 ISO 공차 H6입니다.
4. 청색 치수는 보증치이며, 그 이외의 치수는 다소 변경될 수 있습니다.
A, B 및 H의 치수 공차는 <표1>과 같습니다.
5. 축단부 R 치수는 <표2>와 같습니다.

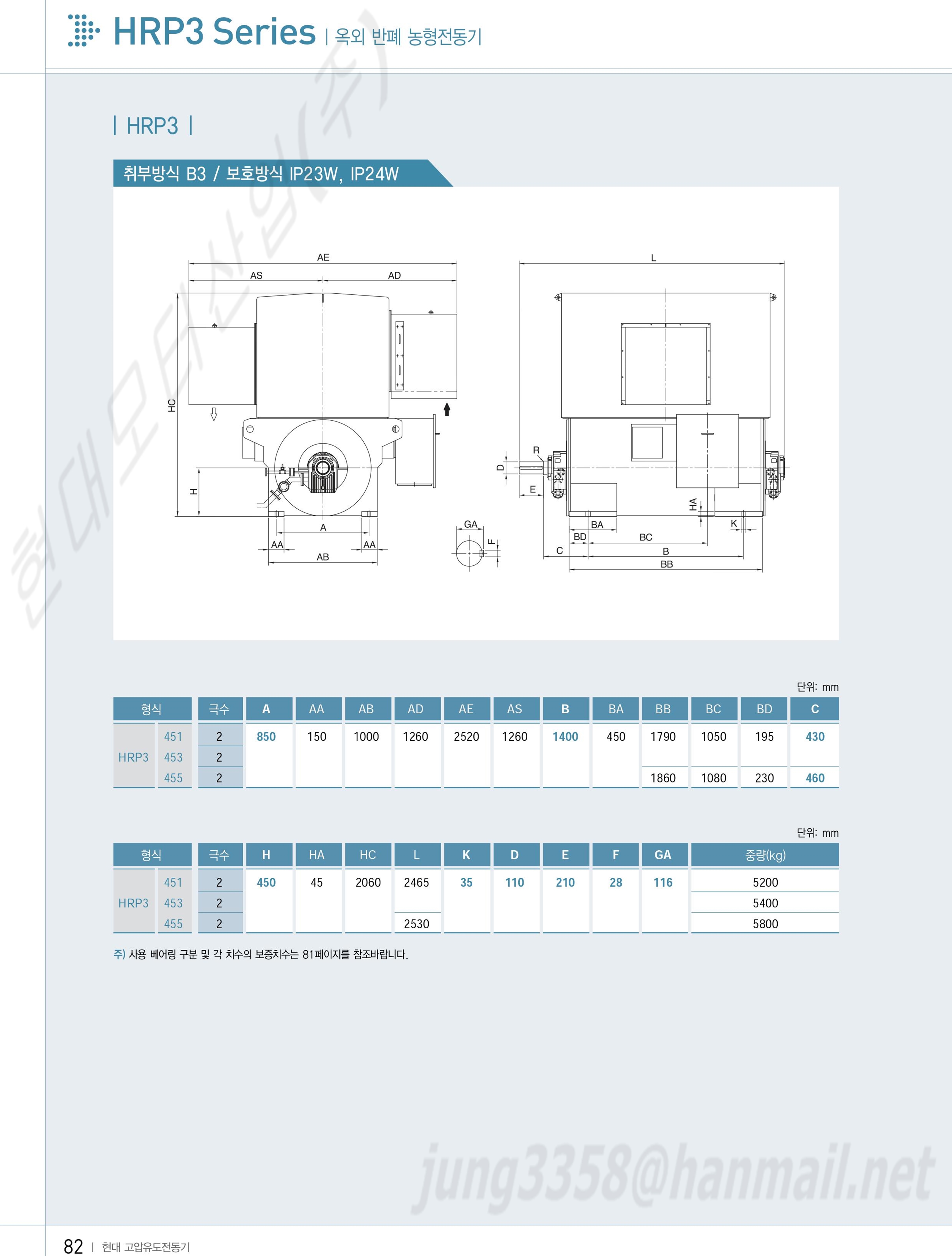

HRP3 451 2P HRP3 453 2P HRP3 455 2P
주) 사용 베어링 구분 및 각 치수의 보증치수는 81페이지를 참조바랍니다.

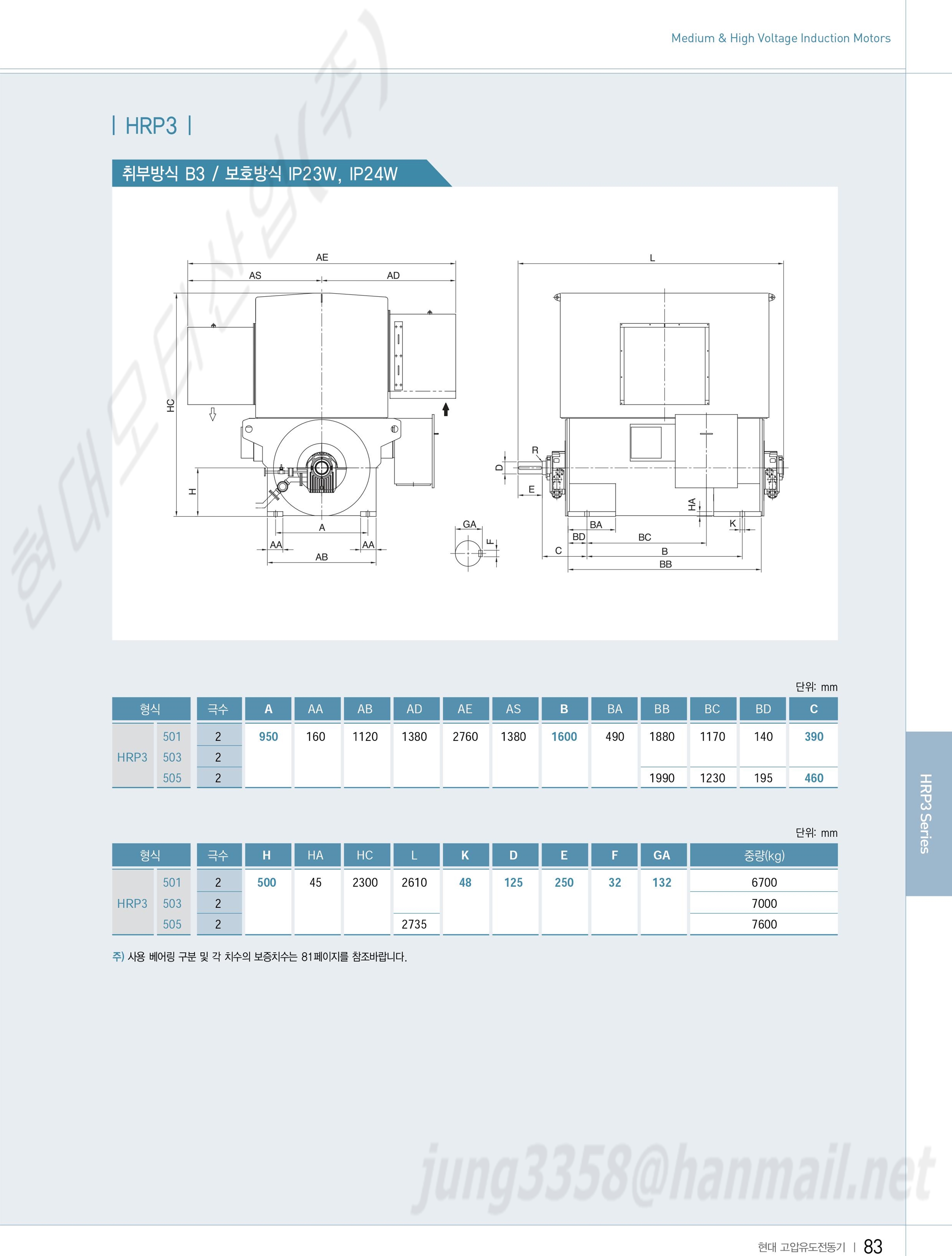

HRP3 501 2P HRP3 503 2P HRP3 505 2P
주) 사용 베어링 구분 및 각 치수의 보증치수는 81페이지를 참조바랍니다.
HRP3 561 2P HRP3 563 2P HRP3 565 2P
주) 사용 베어링 구분 및 각 치수의 보증치수는 81페이지를 참조바랍니다.
HRP3 631 2P HRP3 633 2P HRP3 635 2P
주) 사용 베어링 구분 및 각 치수의 보증치수는 81페이지를 참조바랍니다.

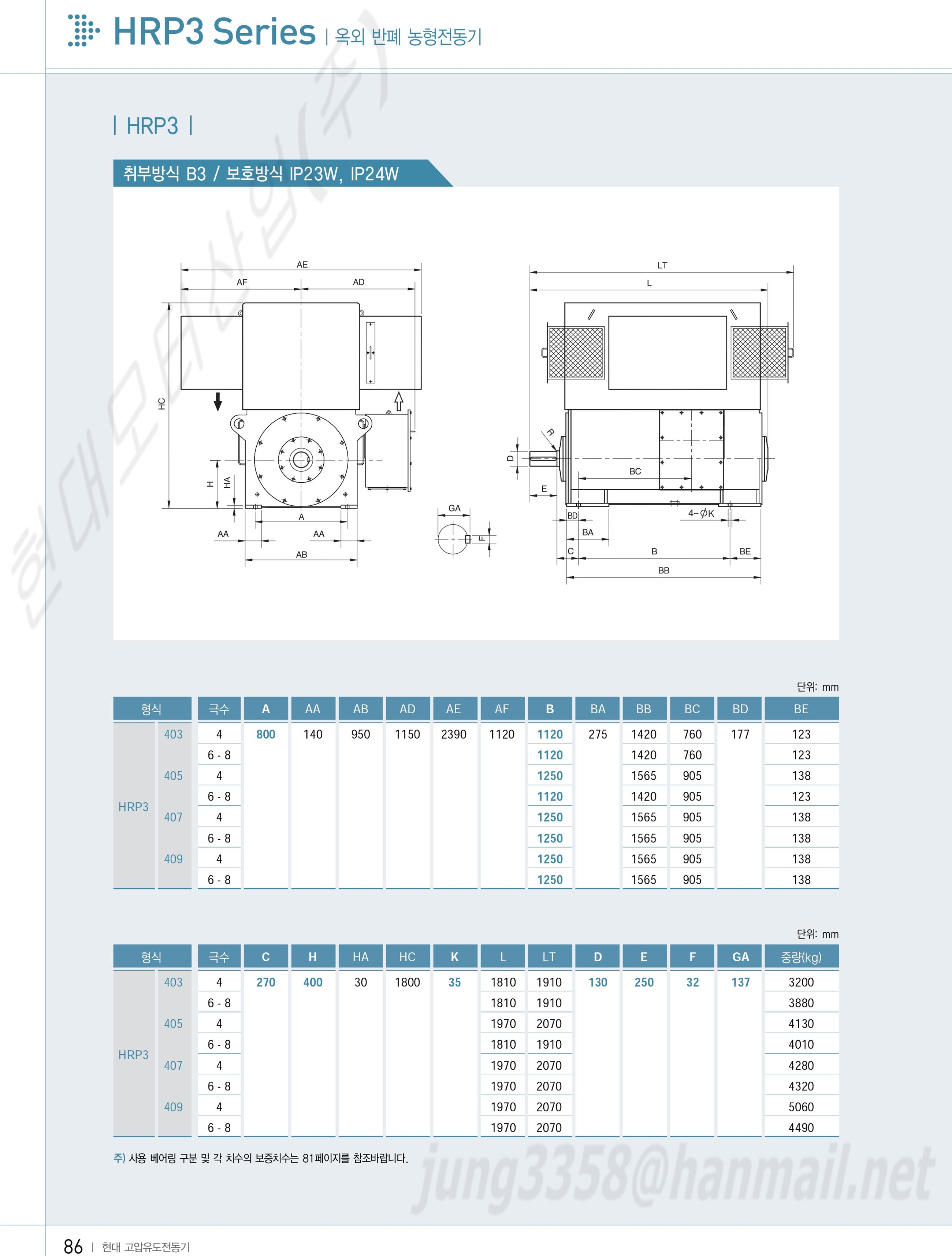

HRP3 403 4P 6P 8P HRP3 405 4P 6P 8P HRP3 407 4P 6P 8P HRP3 4094P 6P 8P
주) 사용 베어링 구분 및 각 치수의 보증치수는 81페이지를 참조바랍니다.
HRP3 453 4P 6P HRP3 455 4P 6P HRP3 457 4P 6P HRP3 459 4P 6P
주) 사용 베어링 구분 및 각 치수의 보증치수는 81페이지를 참조바랍니다.
HRP3 453 8P 12P HRP3 455 8P 12P HRP3 457 8P 12P HRP3 459 8P 12P
주) 사용 베어링 구분 및 각 치수의 보증치수는 81페이지를 참조바랍니다.
HRP3 503 4P HRP3 505 4P HRP3 507 4P HRP3 509 4P
주) 사용 베어링 구분 및 각 치수의 보증치수는 81페이지를 참조바랍니다.
HRP3 503 6P HRP3 505 6P HRP3 507 6P HRP3 509 6P
주) 사용 베어링 구분 및 각 치수의 보증치수는 81페이지를 참조바랍니다.
HRP3 503 8P 12P HRP3 505 8P 12P HRP3 507 8P 12P HRP3 509 8P 12P
주) 사용 베어링 구분 및 각 치수의 보증치수는 81페이지를 참조바랍니다.
HRP3 563 4P HRP3 565 4P HRP3 567 4P
주) 사용 베어링 구분 및 각 치수의 보증치수는 81페이지를 참조바랍니다.
HRP3 563 6P HRP3 565 6P HRP3 567 6P
주) 사용 베어링 구분 및 각 치수의 보증치수는 81페이지를 참조바랍니다.
HRP3 563 8P 12P HRP3 565 8P 12P HRP3 567 8P 12P HRP3 569 8P 12P
주) 사용 베어링 구분 및 각 치수의 보증치수는 81페이지를 참조바랍니다.
HRP3 631 4P HRP3 633 4P HRP3 635 4P HRP3 637 4P
주) 사용 베어링 구분 및 각 치수의 보증치수는 81페이지를 참조바랍니다.
HRP3 631 6P HRP3 633 6P HRP3 635 6P HRP3 637 6P
주) 사용 베어링 구분 및 각 치수의 보증치수는 81페이지를 참조바랍니다.
HRP3 633 8P 12P HRP3 635 8P 12P HRP3 637 8P 12P HRP3 639 8P 12P
주) 사용 베어링 구분 및 각 치수의 보증치수는 81페이지를 참조바랍니다.
HRP3 715 4P 12P HRP3 717 4P 12P HRP3 719 4P 12P
주) 사용 베어링 구분 및 각 치수의 보증치수는 81페이지를 참조바랍니다.
⊙ HRP3 테이블 도면 옥외 반폐 농형전동기
